Руководство по разборке Lenovo B50-80

Переведите переключатели в положение «разблокировано», затем выдвиньте аккумулятор.

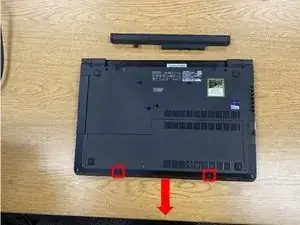

Два винта (обведены красным) удерживают сервисную крышку. Удалите их и сдвиньте крышку.

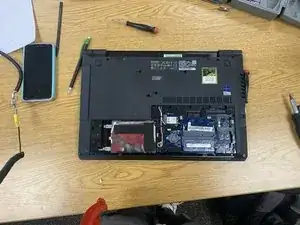

Под сервисной крышкой находятся жёсткий диск, батарейка CMOS, модуль Wi‑Fi и оперативная память.

Удалите выделенный винт, затем выдвиньте оптический привод.

В более простых конфигурациях вместо привода может быть пластиковая заглушка.

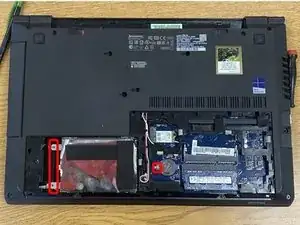

Для извлечения жёсткого диска открутите выделенные винты, затем поднимите и выньте диск.

Далее подденьте батарейку CMOS пластиковой лопаткой и выньте её.

Затем отожмите защёлки по бокам модуля оперативной памяти и извлеките планки.

Клавиатура может быть снята с корпуса после удаления трёх удерживающих винтов (обведены красным).

После их удаления аккуратно отожмите клавиатуру пластиковой лопаткой и отсоедините шлейф, соединяющий её с материнской платой.

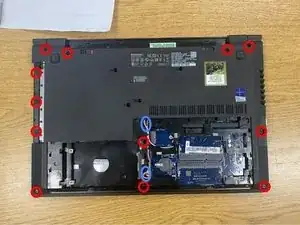

Для начала удалите 12 выделенных винтов.

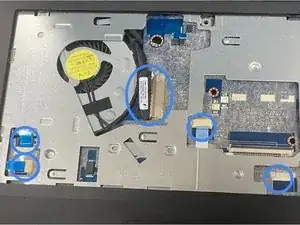

Далее отсоедините и разведите шлейфы FPC, выделенные синим.

Затем пластиковой лопаткой пройдитесь по краю рамки и отожмите все пластиковые защёлки.

Поднимите рамку и выньте её.

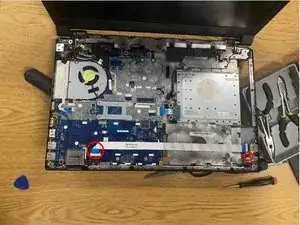

Отсоедините выделенный гибкий кабель от материнской платы, затем отлейте его от корпуса.

Удалите выделенный винт справа, затем просто выньте плату и кабель из корпуса.

Отсоедините гибкий кабель от материнской платы, затем удалите два выделенных винта и выньте элемент.

Снимите выделенный гибкий кабель, затем аккуратно удалите кабель и светодиод.

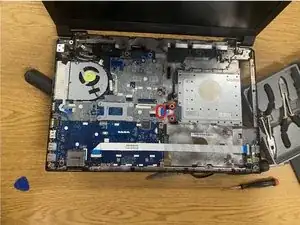

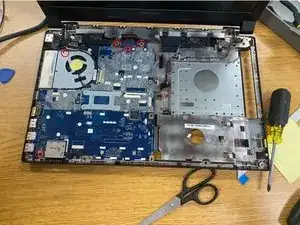

Удалите 5 выделенных винтов.

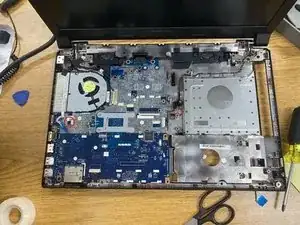

Поднимите материнскую плату и выньте её.

Подденьте белый контакт пластиковой лопаткой, чтобы отсоединить кабель зарядки.

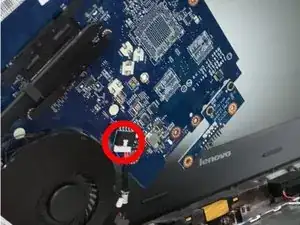

Отсоедините кабель вентилятора от материнской платы.

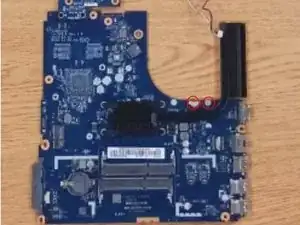

Удалите один винт, удерживающий вентилятор.

Разведите провода динамиков (выделены синим).

Удалите удерживающие винты (обведены красным) и выньте динамики.

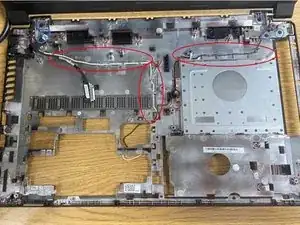

Разведите кабели антенны (выделены красным).

Удалите 6 удерживающих винтов (обведены синим).

Дисплей можно будет сдвинуть и отделить от остальной части корпуса.

На этом этапе фронтальную рамку дисплея можно отщелкнуть.

При необходимости используйте тонкую пластиковую пластину, чтобы приподнять её.

Будьте осторожны, чтобы не сломать рамку!

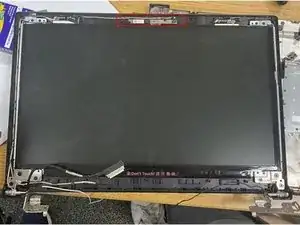

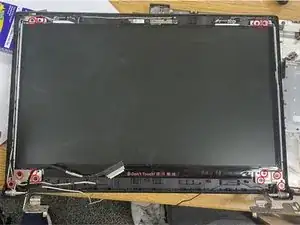

Открутите 12 удерживающих винтов (обведены красным) и аккуратно извлеките панель дисплея.

Обратите внимание на соединительный кабель.

Переверните дисплей и отсоедините соединительный кабель.

Он должен легко выскользнуть.

Петлю (шарнир) также теперь можно снять.

Камера расположена в верхней части дисплея.

Пластиковым инструментом аккуратно приподнимите провод сверху.

Камера теперь может быть выдавлена наружу.

Отсоедините соединительный кабель и снимите камеру с дисплея.
