Замена порта USB на Lenovo IdeaPad Flex 5-1570
Если ваш Lenovo IdeaPad Flex 5-1570 не распознаёт подключённые устройства через порт USB, возможно, порт вышел из строя. Порт USB позволяет подключать ноутбук к другим устройствам, например, беспроводной мышке или внешнему жёсткому диску. Данное руководство покажет, как правильно заменить порт USB. На шаге 10 необходимо выпаять неисправный порт USB и запаять новый на материнскую плату, поэтому обязательно ознакомьтесь с руководством Как паять и демонтировать соединения. Перед началом работы полностью выключите устройство и отключите его от внешнего источника питания.
Шаг 1
Выкрутите десять винтов Phillips #00 длиной 5 мм, крепящих заднюю панель.
Шаг 2
Используя лопатку, разъедините заднюю крышку в местах вырезов под шарниры.
Аккуратно пройдитесь пластиковой открывалкой по краям ноутбука, чтобы отщёлкнуть защёлки, удерживающие остальную часть задней панели.
Шаг 3
После того как все защёлки будут отсоединены, снимите заднюю крышку.
Шаг 4
Выкрутите два винта Phillips #00 длиной 5 мм, фиксирующих вентилятор.
Шаг 5
Руками снимите провод, намотанный вокруг основания вентилятора.
Шаг 6
Отсоедините провод, соединяющий вентилятор и материнскую плату.
Извлеките вентилятор из устройства.
Шаг 7
Выкрутите два винта Phillips #00 длиной 5 мм, фиксирующих аккумулятор.
Шаг 8
Пальцами возьмитесь за всю группу проводов и потяните кабель аккумулятора из разъёма. Это отключит питание материнской платы.
Следите, чтобы давление распределялось равномерно по проводам и разъёму, чтобы не повредить кабель аккумулятора.
Извлеките аккумулятор из устройства.
Шаг 9
Используя пинцет iFixit с нейлоновыми наконечниками, отсоедините провод, соединяющий динамики с материнской платой.
Шаг 10
Аккуратно вытяните левый динамик вверх и из устройства.
Шаг 11
Повторите предыдущий шаг для второго динамика и удалите динамики из устройства.
Шаг 12
Используя отвёртку Phillips #00, выкрутите три винта Phillips #00 длиной 5 мм, крепящих материнскую плату.
Шаг 13
Отсоедините кабель вспомогательного порта от материнской платы.
Шаг 14
Пластиковой открывалкой отожмите четыре разъёма ZIF для плоских кабелей.
Поднимите фиксирующую защёлку разъёма и отключите кабели от материнской платы.
Шаг 15
Отключите кабель дисплея от материнской платы.
Шаг 16
Пластиковой открывалкой отожмите разъём панели боковых портов и отключите кабель от материнской платы.
Шаг 17
Осторожно приподнимите и извлеките материнскую плату из устройства.
Шаг 18

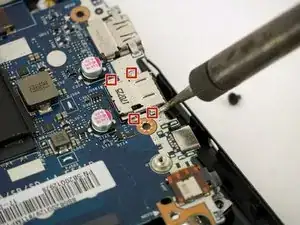

После извлечения материнской платы выпаяйте четыре контактных площадки на разъёме USB.
С правильной техникой пайки и демонтажа соединений ознакомьтесь в руководстве Как паять и демонтировать соединения.
Удалите порт USB из устройства.
Запаяйте новый разъём USB на то же место.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Передайте электронные отходы в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.
