Замена батарейки CMOS в ноутбуке Lenovo IdeaPad Flex 5-1570

Ноутбуки

Батарейка CMOS (комплементарного металл-оксид-полупроводника) обеспечивает питание микросхемы BIOS в компьютере. Батарейка CMOS — это элемент, который, как правило, присутствует в ноутбуках, а не в настольных компьютерах. Когда ноутбук отключается от источника питания, BIOS продолжает получать питание от батарейки CMOS. Срок службы большинства батареек CMOS в ноутбуках составляет от 2 до 10 лет с даты производства.

Распространённые признаки неисправности батарейки CMOS включают следующее:

  • Постоянный звуковой сигнал с материнской платы
  • Сброс даты и времени на компьютере
  • Отсутствие драйверов аппаратных компонентов или их исчезновение
  • Невозможность подключения к Интернету
  • Ноутбук не включается

Если Ваше устройство демонстрирует один или несколько из перечисленных симптомов, возможно, пришло время заменить батарейку CMOS. Выполните приведённые ниже инструкции, чтобы удалить и заменить батарейку CMOS в ноутбуке Lenovo IdeaPad Flex 5-1570.

Шаг 1

Открутите десять винтов Phillips #00 длиной 5 мм, которые крепят заднюю панель.

Шаг 2

Используйте лопатку, чтобы открыть заднюю крышку в разрезах петель.

Аккуратно используйте пластиковую открывалку по краям ноутбука, чтобы отжать защёлки, удерживающие остальную часть задней панели.

Шаг 3

Когда все защёлки будут отсоединены, снимите заднюю крышку.

Шаг 4

Открутите два винта Phillips #00 длиной 5 мм, которые фиксируют аккумулятор.

Шаг 5

Потяните за весь жгут проводов, чтобы отключить кабель аккумулятора от разъёма. Это отключит питание материнской платы.

Убедитесь, что давление на провода и разъём распределено равномерно, чтобы не повредить кабель аккумулятора.

Извлеките аккумулятор из устройства.

Шаг 6

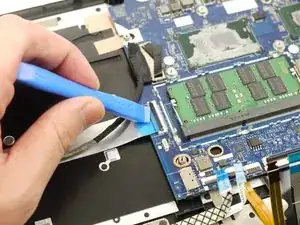

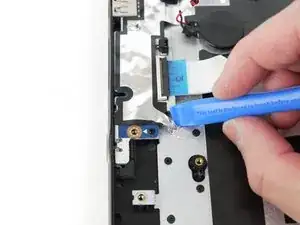

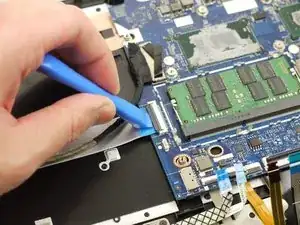

Пластиковой открывалкой разблокируйте разъём панели боковых портов и отключите кабель от материнской платы.

Шаг 7

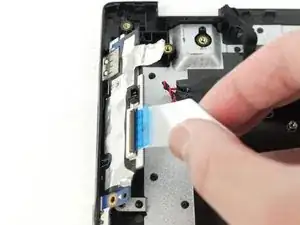

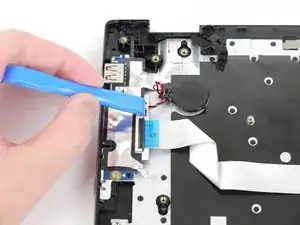

Используя пластиковую открывалку, отключите батарейку CMOS от дочерней платы, выталкивая её в сторону самой батарейки.

Шаг 8

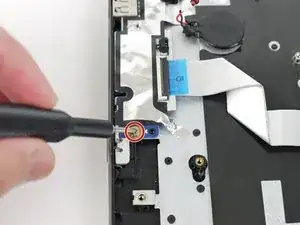

Используя отвёртку Phillips #00, открутите один винт длиной 5 мм.

Шаг 9

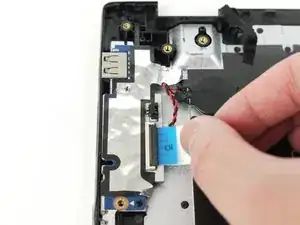

Используя инструмент iFixit, снимите серебристую ленту с устройства.

Шаг 10

Поднимите и извлеките дочернюю плату из устройства.

Шаг 11

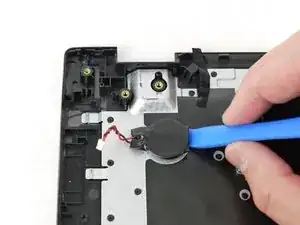

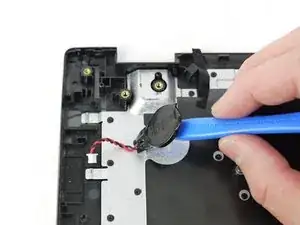

Пластиковой открывалкой подденьте батарейку CMOS и извлеките её из устройства.

Завершение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Сдайте электронные отходы в центр утилизации, сертифицированный по стандартам R2 или e-Stewards.

Перевод руководства с ifixit.com
