Замена клавиатуры Asus Zenbook UX303L
Если у Вашего ноутбука Asus Zenbook UX303L залипают или не реагируют клавиши, используйте это руководство для замены клавиатуры.
Клавиатура передаёт символы в ноутбук при нажатии клавиш — так называемых нажатиях. Неисправные клавиши могут приводить к тому, что нажатия не регистрируются и символы не вводятся. До устранения неисправности внутренней клавиатуры можно временно воспользоваться экранной клавиатурой Windows или внешней USB-клавиатурой.
Перед использованием этого руководства обязательно ознакомьтесь со страницей по устранению неполадок — залипающие или неработающие клавиши могут быть исправлены без замены клавиатуры. Под клавишами может скапливаться мусор или внутренние кабели могли отсоединиться.
Перед началом ремонта полностью выключите устройство и отключите его от внешнего источника питания.
Шаг 1
Убедитесь, что устройство выключено и отключено от зарядного устройства.
Шаг 2

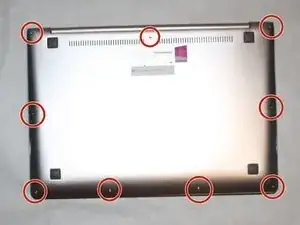

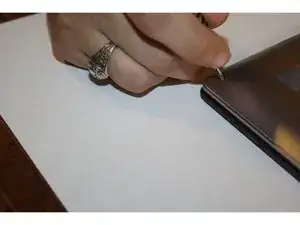

Снимите все девять винтов с нижней крышки устройства, используя отвёртку T5.

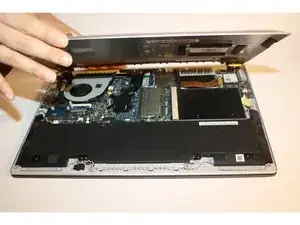

Осторожно снимите нижнюю крышку.
Шаг 3

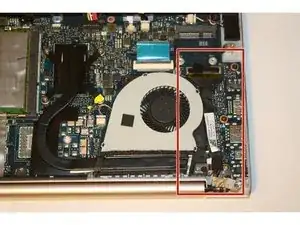

Отключите LVDS-кабель рядом с вентилятором охлаждения.
Шаг 4

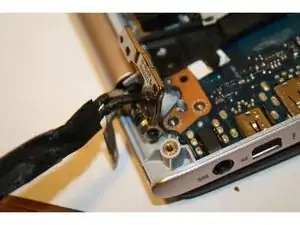

Снимите три винта, крепящие петли, используя отвёртку PH-1.
Откройте устройство под углом 90 градусов, чтобы освободить петли.
Шаг 5

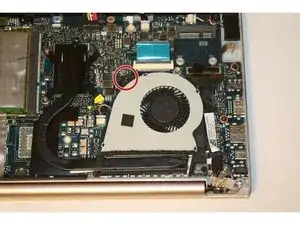

Снимите винт, крепящий вентилятор охлаждения к материнской плате, используя отвёртку PH-1.

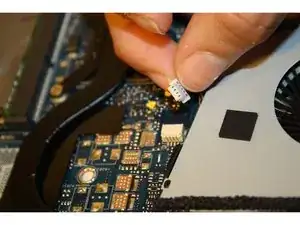

Отключите провод, подключающий вентилятор к материнской плате.

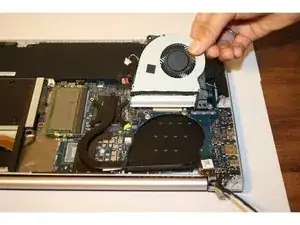

Осторожно поднимите и выньте вентилятор.
Шаг 6
Снимите четыре винта, крепящие чёрную закрытую медную планку рядом с вентилятором, используя отвёртку PH-1.

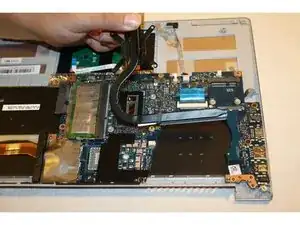

Осторожно поднимите и снимите медную планку.
Шаг 7

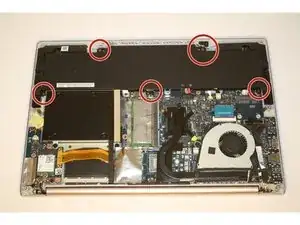

Снимите пять винтов, крепящих аккумуляторный блок, используя отвёртку PH-1.
Шаг 8
Снимите чёрный, красный и белый разъём с помощью пинцета.
Отсоедините положительный и отрицательный провода: красный, белый, жёлтый и чёрный.

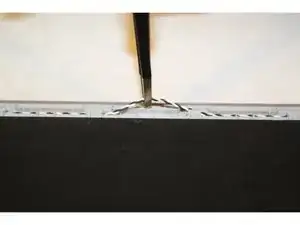

Отсоедините чёрно-белый витой провод.
Поднимите и выньте аккумуляторный блок.
Шаг 9

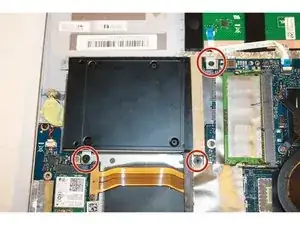

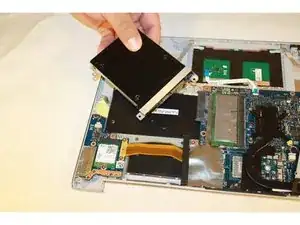

Снимите три винта, крепящие накопитель к материнской плате, используя отвёртку PH-1.

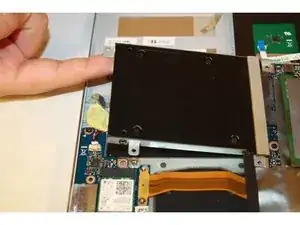

Осторожно поднимите и выньте накопитель.
Шаг 10
Снимите серебристую ленту, чтобы получить доступ к четвёртому винту, крепящему материнскую плату.

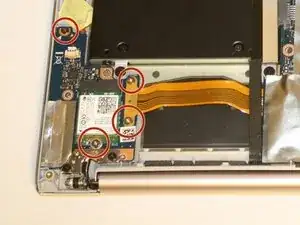

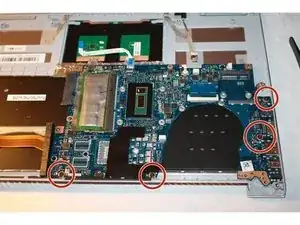

Снимите четыре винта, крепящие материнскую плату, используя отвёртку PH-1.
Шаг 11

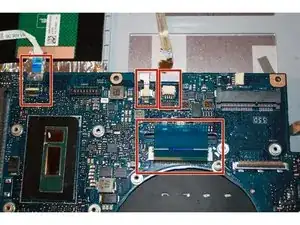

Отсоедините четыре провода, подключённые к материнской плате, используя пинцет.

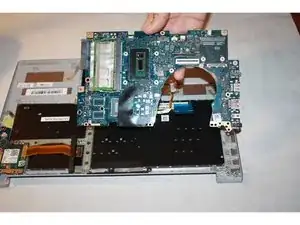

Осторожно приподнимите и выньте материнскую плату.
Шаг 12

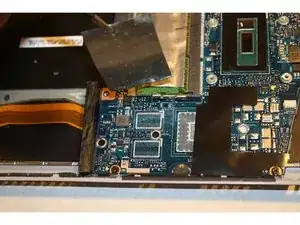

Снимите маленькую плату в нижнем левом углу, открутив четыре винта с помощью отвёртки PH-1.

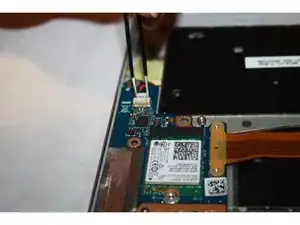

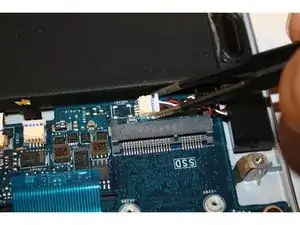

Отсоедините чёрно-красный витой провод от материнской платы с помощью пинцета.
Осторожно приподнимите и снимите маленькую плату.
Шаг 13

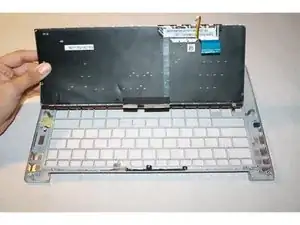

Поместите пластиковый инструмент для вскрытия под углы клавиатуры и используйте его, чтобы отщёлкнуть клавиатуру по периметру.
Осторожно приподнимите и выньте клавиатуру с её посадочного места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
