Замена аккумулятора Asus Zenbook UX303L
В этом руководстве показано, как заменить старый изношенный или разряженный аккумулятор в ноутбуке Asus ZenBook UX303L.
Шаг 1
Перед выполнением этой процедуры убедитесь, что ваше устройство выключено.

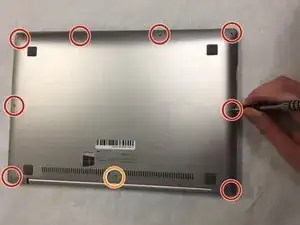

Удалите восемь винтов длиной 3 мм с помощью отвертки Torx T5.
Удалите один винт длиной 8 мм с помощью отвертки Torx T5.
Шаг 2

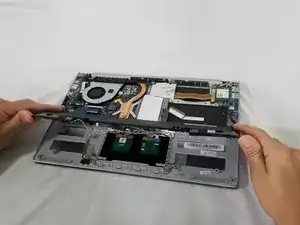

Поднимите и снимите заднюю крышку.
Если крышка не снимется легко, возможно, вам нужно будет удалить винты под пластиковыми ножками на нижней части корпуса.
Шаг 3

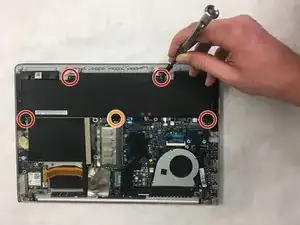

Используйте отвертку Phillips #0, чтобы удалить четыре винта длиной 4 мм по бокам аккумулятора.
Используйте отвертку Phillips #0, чтобы удалить один винт длиной 6 мм в центре аккумулятора.
Шаг 4

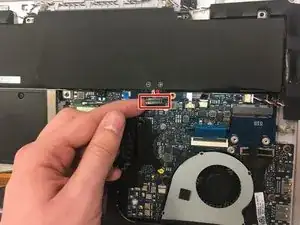

Поднимите разъем аккумулятора из гнезда на материнской плате, чтобы отключить его.
Пластиковый инструмент для открытия может помочь поднять разъем из гнезда. Не поддевайте само гнездо, иначе вы рискуете повредить материнскую плату.
Шаг 5

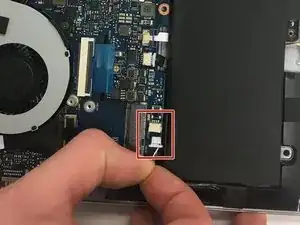

Отключите динамик, осторожно потянув за кабель динамика от его гнезда на материнской плате.
Шаг 6

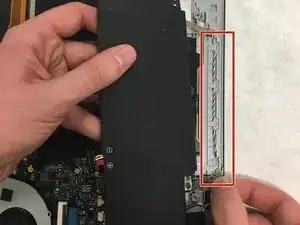

Уберите кабель динамика из зажимов, чтобы аккумулятор можно было полностью удалить.
Шаг 7

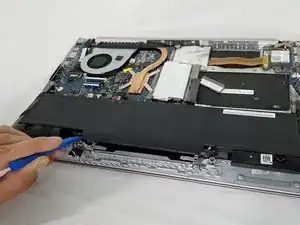

Поднимите и удалите аккумулятор и динамики из устройства.
Шаг 8

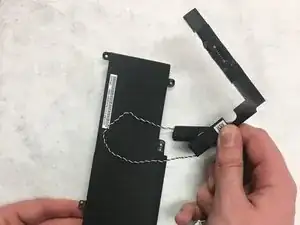

Удалите динамики с старого аккумулятора.
Заключение
Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.
Сдайте ваши электронные отходы в сертифицированный переработчик R2 или e-Stewards.
