One Education Infinity:One Замена узла дисплея

Вставьте лезвие для поддевания (Jimmy) или другой инструмент для приподнимания в шов между экраном и задней крышкой.

Обведите по периметру до освобождения всех защёлок.

Отожмите заднюю крышку и снимите её с планшета.

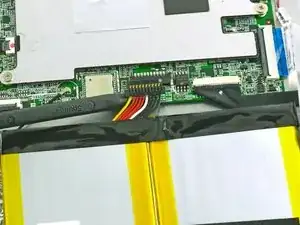

Используйте лопаточку, чтобы отсоединить провода динамика, отодвигая соединитель собранного кабеля от материнской платы.

Необходимо вынимать белый разъём, а не отдельные провода, чтобы избежать повреждения устройства.

Используйте лопаточку, чтобы вынуть динамики из устройства.

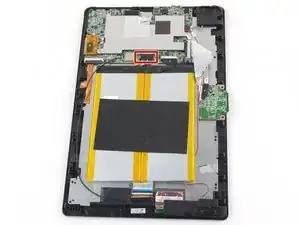

Используйте лопаточку, чтобы отсоединить чёрный собранный разъём кабеля от материнской платы.

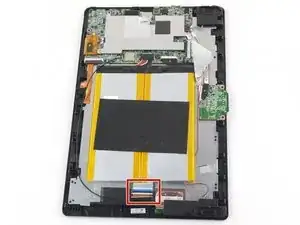

Используйте лопаточку, чтобы поднять чёрный язычок сверху ZIF-разъёма.

Выдвиньте ленточный кабель из разъёма.

Используйте лопаточку, чтобы откинуть чёрную фиксирующую планку на ZIF-разъёме.

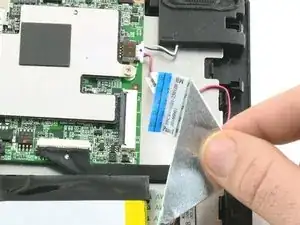

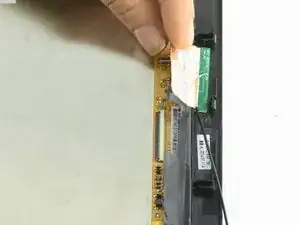

Вытяните сложенный ленточный кабель прямо из разъёма.

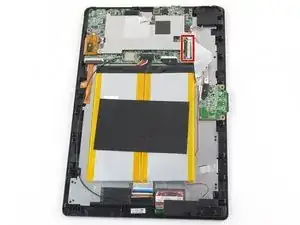

Этот ленточный кабель необходимо отсоединить перед снятием аккумулятора, так как он приклеен к аккумулятору.

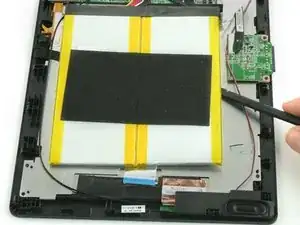

Используйте лопаточку, чтобы отжать аккумулятор от корпуса устройства.

Всегда используйте инструменты, безопасные для ЭСР, при работе с деликатными электрическими компонентами.

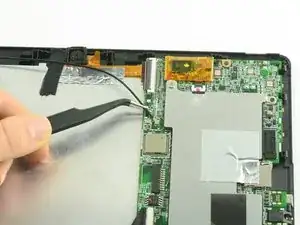

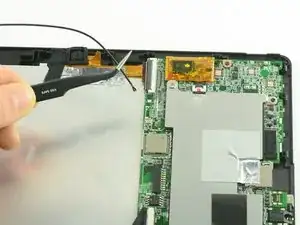

Используйте пинцет, безопасный для ЭСР, чтобы отсоединить антенну от материнской платы.

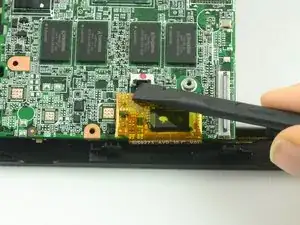

Используйте лопаточку, чтобы отжать чёрную планку на ZIF-разъёме камеры.

Вытяните ленточный кабель прямо из разъёма.

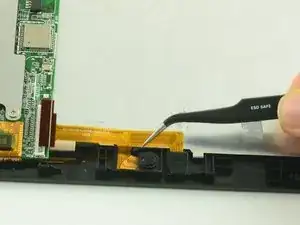

Используйте пинцет, чтобы снять чёрную прокладку вокруг линзы камеры.

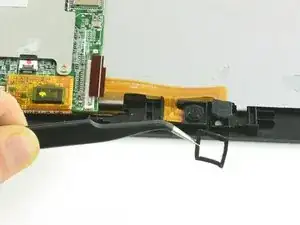

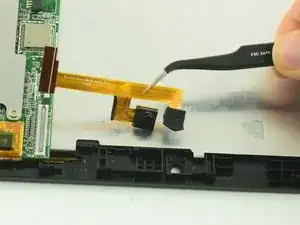

Используйте пинцет, чтобы приподнять узел камеры и вынуть его из устройства.

Поднимайте строго вверх, чтобы не порвать деликатный ленточный кабель на удерживающей стенке.

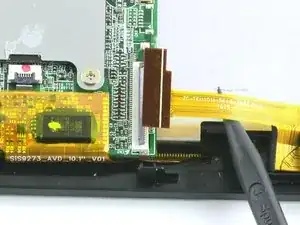

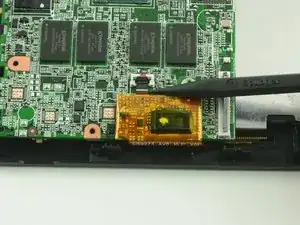

Используйте лопаточку, чтобы откинуть чёрную планку на ZIF-разъёме камеры.

Вытяните ленточный кабель прямо из разъёма.

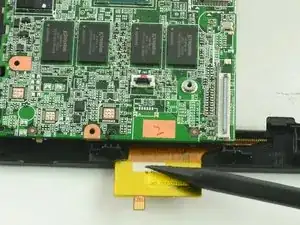

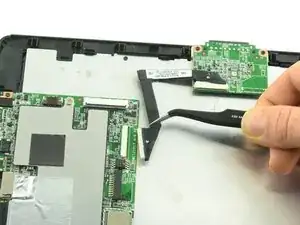

Используйте пинцет, чтобы вытянуть кабель подключения док-станции от материнской платы.

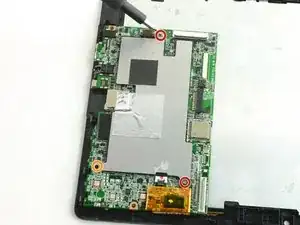

Отвинтите два винта 3.4 мм крестовой отвёрткой Phillips #00.

Отвинтите один винт 4.2 мм крестовой отвёрткой Phillips #000.

Поднимите защитный экран и снимите его с материнской платы.

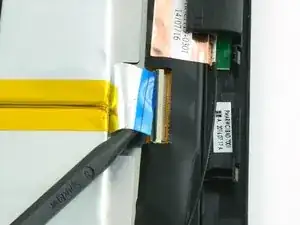

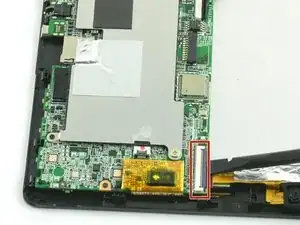

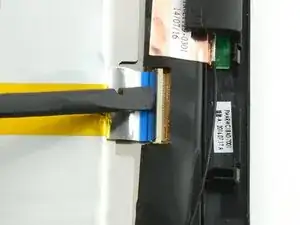

Плоским концом лопаточки откиньте чёрную планку на ZIF-разъёме дисплея.

Вставьте заострённый конец лопаточки между кабелем и материнской платой и аккуратно вытяните кабель прямо из разъёма.

При сборке вставляйте кабель в разъём до белой линии на кабеле, затем закройте фиксирующую планку.

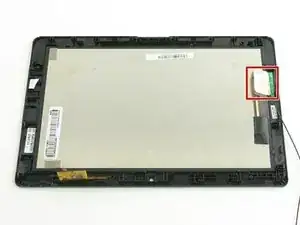

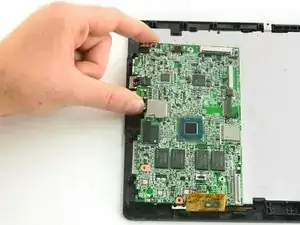

Осторожно приподнимите материнскую плату и снимите её с узла дисплея.

Отвинтите пять винтов 4.2 мм крестовой отвёрткой Phillips #000.

Отклейте защитную пленку от дисплея.

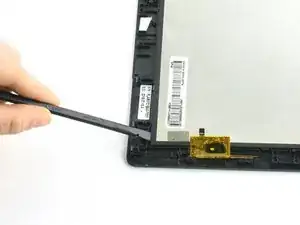

Используйте лопаточку, чтобы приподнять дигитайзер от экрана.

Схватите край дигитайзера и потяните строго вверх, чтобы снять его.
