Замена материнской платы Lenovo Yoga 720-12IKB
Если ваш ноутбук Lenovo Yoga 720-12IKB стал чаще зависать или вообще не включается даже после замены батареи, вам потребуется заменить материнскую плату.
Материнская плата необходима для работы ноутбука. Она удерживает все компоненты и обеспечивает работу всех функций, предусмотренных для Lenovo Yoga 720-12IKB.
Будьте осторожны при замене материнской платы — вы можете поранить руки. Аккуратно обращайтесь с компонентами на материнской плате при её извлечении из корпуса, чтобы не повредить другие детали ноутбука.
Шаг 1
Отвинтите и снимите четыре винта Phillips #00 длиной 5,5 мм на задней крышке.
Шаг 2
Натяните крышку вниз, чтобы снять её — под крышкой вы увидите аккумулятор.
Шаг 3
Отвинтите и снимите винты Phillips #00 длиной 4,0 мм на аккумуляторе, чтобы изъять его с материнской платы.
Шаг 4
Отсоедините провода аккумулятора от разъёма на материнской плате над аккумулятором.
Шаг 5
Наконец выньте аккумулятор из корпуса.
Шаг 6

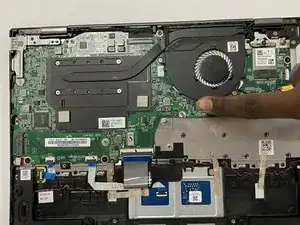

Материнская плата находится над аккумулятором.
Шаг 7
Отвинтите и снимите винты Phillips #00 длиной 2,0 мм.
Шаг 8

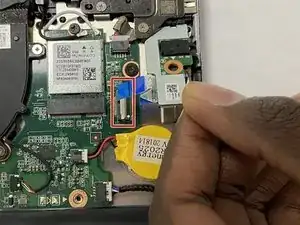

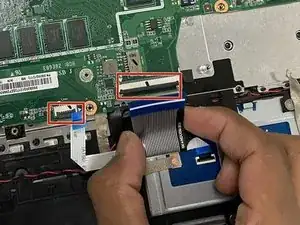

Отключите разъёмы, подняв защёлку и вытащив их.
Шаг 9

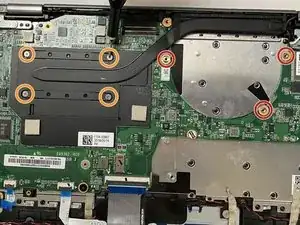

Снимите винты Phillips #00 длиной 4,0 мм с вентилятора.
Снимите винты Phillips #00 длиной 4,0 мм с радиатора.
Шаг 10
Снимите винты Phillips #00 длиной 5,5 мм с петли.
Снимите винты Phillips #00 длиной 4,0 мм с петли.
Приподнимите ноутбук немного, чтобы поднять петлю.
Шаг 11

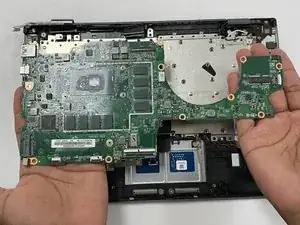

Снимите материнскую плату после того, как все винты будут удалены и разъёмы отключены.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
