Замена тачпада Lenovo Thinkpad T450

Сдвиньте двумя руками оба фиксирующих зажима в стороны друг от друга, чтобы разблокировать батарею.

Поднимите батарею вверх и выньте её из устройства.

Отверткой JIS #00 отвинтите семь винтов на задней крышке.

Эти винты не удаляются полностью и останутся в задней крышке.

С помощью отвертки JIS #00 удалите один винт 2,8 мм из задней крышки.

Вставьте пластиковый инструмент для вскрытия в кромки ноутбука и аккуратно пройдитесь по периметру, чтобы отщелкнуть заднюю крышку от корпуса.

Снимите заднюю крышку с устройства.

Отверткой JIS #00 снимите один винт 2,8 мм, крепящий SSD к устройству.

Поднимите SSD вверх и влево и извлеките его из устройства.

Поднимите черную ленту и снимите её, чтобы открыть расположенные под ней модули оперативной памяти.

Удерживая защёлки пальцами, отведите два фиксирующих зажима оперативной памяти в стороны, чтобы освободить модуль.

Модуль памяти должен приподняться под углом примерно 30 градусов.

Извлеките модуль оперативной памяти из устройства.

Повторите этот шаг для каждого дополнительного модуля памяти.

Отверткой JIS #00 отвинтите четыре винта, крепящие узел кулера и радиатора к материнской плате.

Эти винты не удаляются полностью и останутся на узле кулера и радиатора.

Отсоедините узел кулера и радиатора от материнской платы с помощью пластикового инструмента для вскрытия.

Поднимите узел кулера и радиатора и извлеките его из устройства.

При сборке не забудьте заново нанести термопасту на основание радиатора и кулера. Для техники нанесения термопасты посетите руководство Как нанести термопасту.

Поднимите и снимите черный пластиковый элемент, чтобы получить доступ к модулю Wi‑Fi.

С помощью пластикового инструмента для вскрытия отсоедините два кабеля от модуля Wi‑Fi.

Отверткой JIS #00 удалите один винт 2,8 мм.

После удаления винта модуль Wi‑Fi должен самостоятельно приподняться.

Поднимите модуль Wi‑Fi из разъёма и извлеките его из устройства.

Используйте пластиковый инструмент для вскрытия, чтобы снять черную ленту, удерживающую кабели вместе.

Отверткой JIS #00 удалите один винт 2,8 мм на материнской плате.

Снимите черный пластиковый кожух, закрывающий материнскую плату.

С помощью пластикого инструмента для вскрытия отсоедините батарейку CMOS от материнской платы.

Вставьте пластиковый инструмент под батарейку CMOS и подденьте её, приподнимая и отводя в сторону от материнской платы.

При повторной сборке может потребоваться заново приклеить батарейку CMOS к корпусу.

Отверткой JIS #00 удалите два винта 2,8 мм, крепящие кронштейн кабеля дисплея к материнской плате.

Снимите кронштейн кабеля дисплея с устройства.

Отключите кабель дочерней платы и кабель дисплея с помощью пластикового инструмента для вскрытия.

Используя отвертку JIS #00, выкрутите один винт 5 мм, крепящий крепление к материнской плате.

Снимите металлическое крепление с устройства.

Отключите кабель динамика от материнской платы с помощью пластикового инструмента для вскрытия.

С помощью пластикового инструмента для вскрытия поднимите фиксатор на разъёме с нулевой силой вставки (ZIF) и отключите кабель от материнской платы.

Для получения дополнительной информации о различных типах кабелей и разъёмов посетите руководство Опознание и отключение кабельных разъёмов.

С помощью пластикового инструмента для вскрытия отключите кабели CMOS и питания.

Кабель питания — это разъём с нулевой силой вставки (ZIF). Для получения дополнительной информации об отключении ZIF-разъёмов посетите руководство Опознание и отключение кабельных разъёмов.

Используя пластиковый инструмент для вскрытия, отключите кабель считывателя смарт-карт от материнской платы.

Тем же пластиковым инструментом поднимите фиксатор и отключите кабель трекпада от материнской платы.

Используя отвертку JIS #00, выкрутите шесть винтов 2.8 мм, крепящих материнскую плату к устройству.

Осторожно возьмите материнскую плату и слегка приподнимите её от устройства.

Не извлекайте материнскую плату полностью из устройства. Под платой находится разъём с нулевой силой вставки (ZIF).

Отключите ZIF-разъём и извлеките материнскую плату из устройства.

Для получения дополнительной информации о разъёмах с нулевой силой вставки (ZIF) посетите руководство Опознание и отключение кабельных разъёмов.

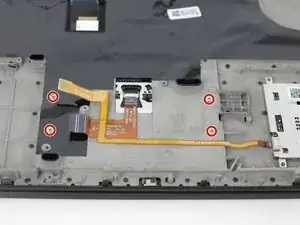

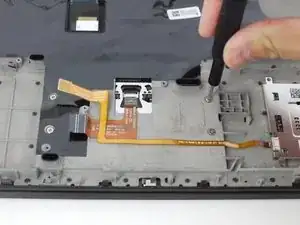

Используя отвертку JIS #00, выкрутите четыре винта 3 мм, крепящих трекпад к устройству.

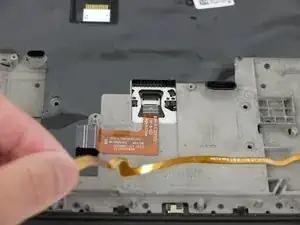

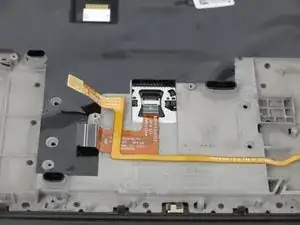

Возьмите кабель считывателя смарт-карт пальцами и оторвите его от устройства.

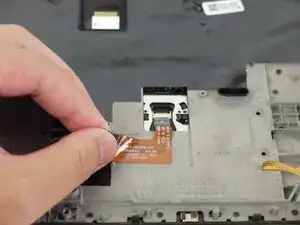

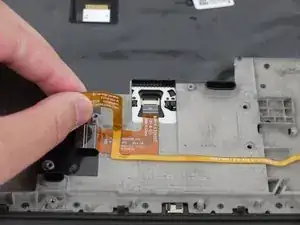

Аккуратно оторвите кабель трекпада от устройства пальцами.

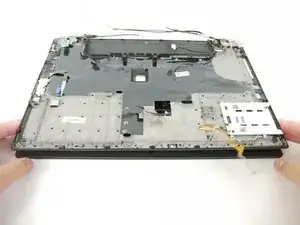

Поднимите нижнюю панель и извлеките трекпад из устройства.

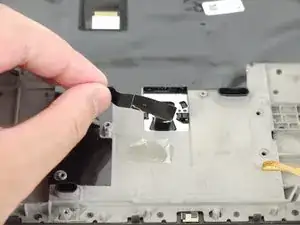

Трекпад должен легко выпадать из нижней панели при её подъёме.
