Замена материнской платы Lenovo Thinkpad T450s

Переверните ноутбук так, чтобы дно было обращено вверх.

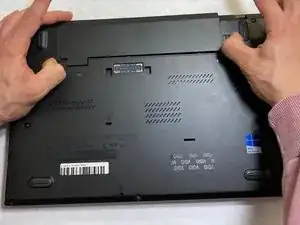

Разблокируйте батарею, сдвинув ключи наружу. После разблокировки вытолкните батарею вперед для снятия.

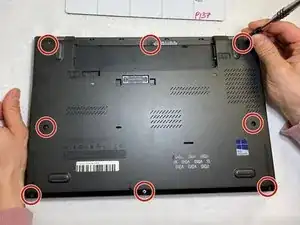

Открутите все 3.7 мм винты Philips #0 с задней стороны ноутбука. Половина из них останется прикрепленной к крышке.

Снимите заднюю крышку.

Открутите четыре винта Philips #0 размером 5 мм, которые фиксируют радиатор.

Винты останутся прикрепленными.

Вентилятор прикреплен к блоку радиатора.

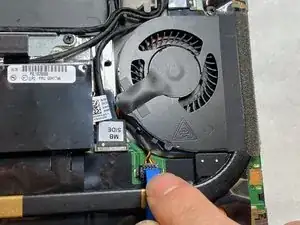

Используйте пластиковый инструмент или нейлоновую лопатку, чтобы освободить соединитель кабеля вентилятора.

Снимите вентилятор и блок радиатора с материнской платы.

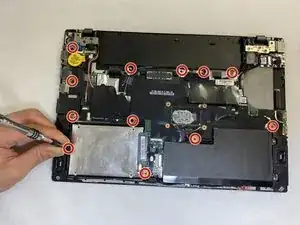

Удалите все двенадцать винтов Philips #00 размером 3.6 мм.

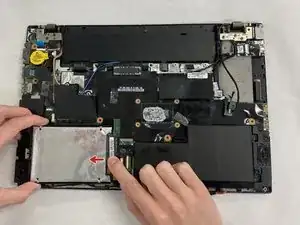

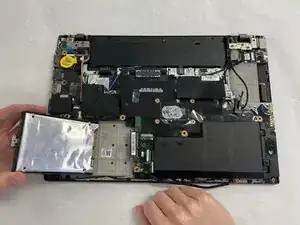

Удалите жесткий диск с материнской платы, аккуратно потянув его вверх и наружу одновременно.

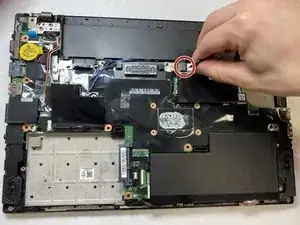

Вытяните разъем, прикрепленный к левой стороне корпуса батареи.

Отсоедините кабель, который соединяет полимерную батарею с материнской платой, осторожно вытащив его.

Аккуратно снимите шлейф, прикрепленный к корпусу батареи, потянув шлейф вверх и наружу.

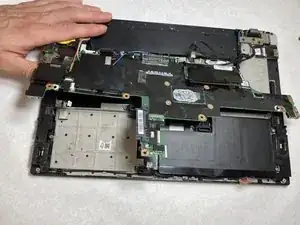

Удалите

Перевод руководства с ifixit.com
