Замена дополнительной платы (daughterboard) в Lenovo Thinkpad T450

Ноутбуки

Также называемая дочерней платой, платой-приставкой или мезонинной платой, дополнительная плата является расширением материнской платы. Дополнительная плата обычно подключается к материнской плате с помощью ряда кабелей. Аналогично материнской плате, на дополнительной плате есть контакты, разъемы, гнезда и соединители для присоединения к другим платам.

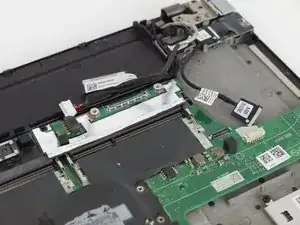

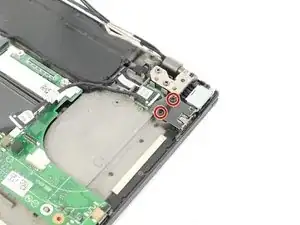

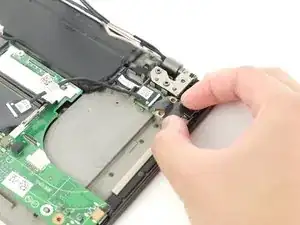

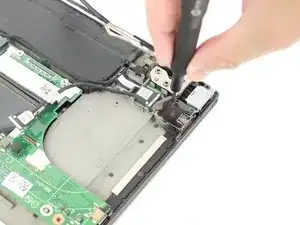

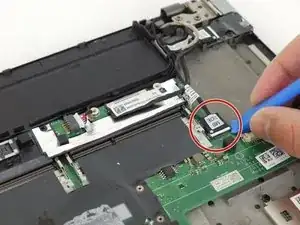

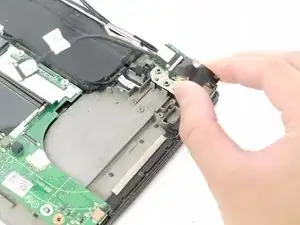

В ноутбуке Lenovo ThinkPad T450 дополнительная плата содержит USB-порт в верхней левой части корпуса. Если устройства, подключаемые к этому USB-порту, не распознаются, возможно, пришло время заменить дополнительную плату. Следуйте этим простым инструкциям, чтобы заменить дополнительную плату в вашем устройстве.

Шаг 1

Сдвиньте двумя руками два фиксирующих язычка в стороны друг от друга, чтобы разблокировать аккумулятор.

Сдвиньте аккумулятор вверх и выньте его из устройства.

Шаг 2

Отверткой JIS #00 отвинтите семь винтов крышки снизу.

Эти винты не снимаются полностью и останутся в крышке.

Отверткой JIS #00 удалите один винт 2,8 мм из крышки снизу.

Шаг 3

Вставьте пластиковый инструмент для вскрытия в зазоры по краям ноутбука и пройдитесь им по периметру, чтобы отжать крышку и отделить её от корпуса.

Снимите заднюю крышку с устройства.

Шаг 4

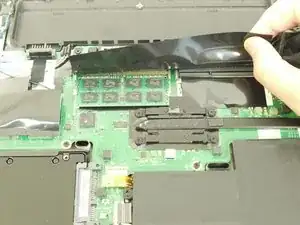

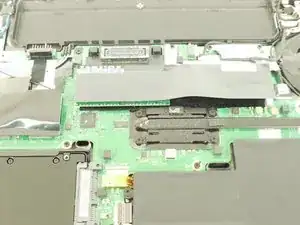

Поднимите черную ленту и удалите её, чтобы открыть доступ к планкам оперативной памяти под ней.

Шаг 5

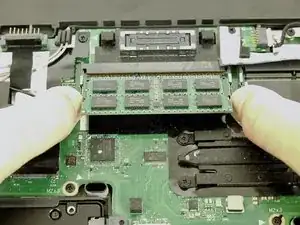

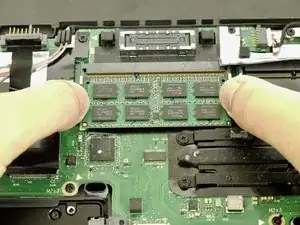

Пальцами отведите два фиксирующих защелкивающих зажима, удерживающих планку памяти, в стороны друг от друга, чтобы освободить планку.

Планка памяти должна откинуться под углом примерно 30 градусов.

Извлеките планку памяти из устройства.

Повторите этот шаг для всех остальных планок памяти.

Шаг 6

Отверткой JIS #00 отвинтите четыре винта, крепящие узел вентилятора и радиатора к материнской плате.

Эти винты не снимаются полностью и останутся на узле вентилятора и радиатора.

Шаг 7

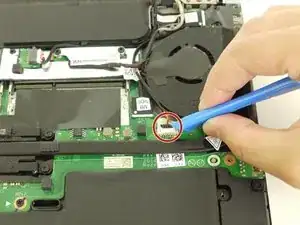

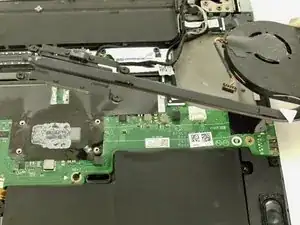

Отсоедините узел вентилятора и радиатора от материнской платы с помощью пластикового инструмента для вскрытия.

Шаг 8

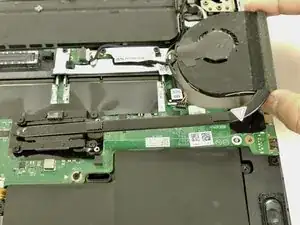

Поднимите узел вентилятора и радиатора и извлеките его из устройства.

При повторной сборке не забудьте заново нанести термопасту на контактную поверхность радиатора и узла вентилятора. Для правильной техники и нанесения термопасты посетите руководство Как наносить термопасту.
