Замена тачпада Lenovo IdeaPad Flex 4-1130
Если при прикосновении к тачпаду возникает задержка между движением пальца и перемещением курсора на экране или курсор вовсе не реагирует, возможно, потребуется замена тачпада.
Шаг 1
Перед началом разборки выключите Lenovo Ideapad Flex4-1130.
Удалите десять винтов длиной 4 мм с задней крышки.
Шаг 2
Вставьте лопатку в зазор и аккуратно пройдитесь по периметру ноутбука, чтобы отстегнуть нижнюю крышку от корпуса.
Не вставляйте лопатку глубоко! Это может повредить компоненты устройства.
Шаг 3
Отсоедините разъём, соединяющий аккумулятор с платой.
Шаг 4
Удалите четыре винта длиной 4 мм на аккумуляторе.
Шаг 5
Подденьте аккумулятор лопаткой и снимите его.
Шаг 6
Удалите одиннадцать винтов длиной 6 мм.
Шаг 7
Поднимите чёрную защёлку на ZIF-разъёме и выньте шлейф.
Шаг 8
Поднимите чёрную язычок на ZIF-разъёме и выньте шлейф.
Шаг 9
Снимите кабель разъёма.
Шаг 10
Снимите последний кабель разъёма.
Материнская плата теперь полностью отсоединена и может быть поднята с крышки для замены.
Шаг 11
Из‑за силы, необходимой для отворачивания винтов, удерживающих тачпад, рекомендуется сначала снять материнскую плату, чтобы уменьшить риск повреждения компонентов.

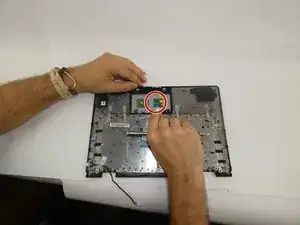

Поднимите чёрную защёлку на ZIF-разъёме и выньте шлейф.
Шаг 12

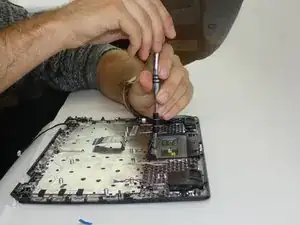

Удалите три винта длиной 8 мм.
Шаг 13

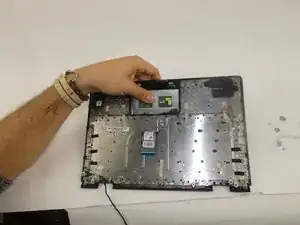

Выдвиньте тачпад наружу, чтобы снять его.
Заключение
Для сборки устройства повторите эти шаги в обратном порядке.
Перевод руководства с ifixit.com
