Замена материнской платы Lenovo IdeaPad Flex 4-1130
Замена материнской платы — это редкая процедура, но зачастую необходимый шаг для ремонта вашего Lenovo IdeaPad Flex4-1130. Если вам нужна новая оперативная память или вы сталкиваетесь с проблемами с вашим Lenovo IdeaPad Flex4-1130 и исключили другие компоненты, замена материнской платы — это эффективный способ обновить ваш Lenovo IdeaPad Flex4-1130.
Шаг 1
Выключите ваш Lenovo Ideapad Flex4-1130 перед началом разборки.
Уберите десять винтов длиной 4 мм с задней панели.
Шаг 2

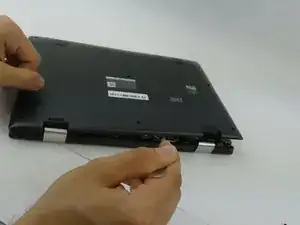

Вставьте лопатку в прорезь и пройдите вокруг ноутбука, чтобы отделить дно от корпуса.
Не вставляйте лопатку слишком глубоко! Это может повредить детали устройства.
Шаг 3

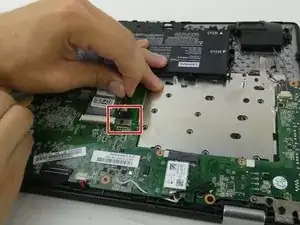

Отсоедините разъем, соединяющий батарею с материнской платой.
Шаг 4

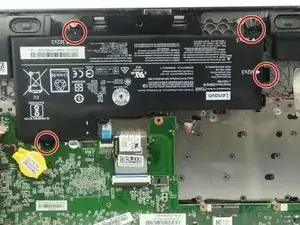

Уберите четыре винта длиной 4 мм с батареи.
Шаг 5

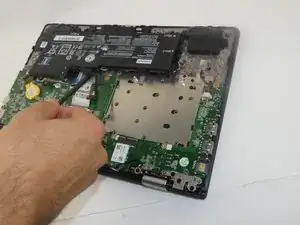

Поднимите батарею с помощью лопатки и извлеките её.
Шаг 6

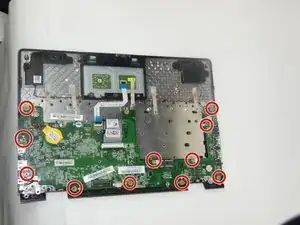

Уберите одиннадцать винтов длиной 6 мм.
Шаг 7

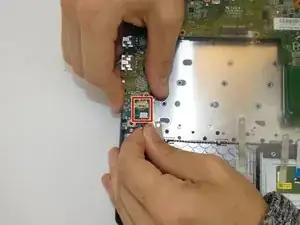

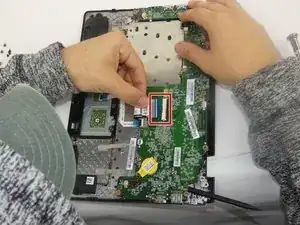

Поднимите черную защелку на разъеме ZIF и вытащите шлейф.
Шаг 8
Поднимите черную кнопку на разъеме ZIF и вытащите шлейф.
Шаг 9

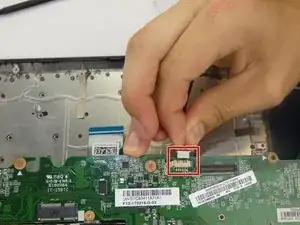

Удалите кабель разъема.
Шаг 10

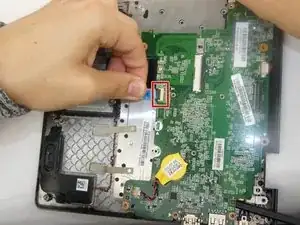

Уберите последний кабель разъема.
Материнская плата теперь должна быть полностью отключена и может быть поднята с крышки для замены.
Заключение
Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
