Замена термопасты Lenovo Flex 3-1120

Положите компьютер так, чтобы нижняя панель была сверху.

Найдите десять винтов Phillips длиной 6 мм по краям и в центре задней панели.

Выкрутите все десять винтов Phillips длиной 6 мм с помощью отвёртки размера 0.

Вставьте пластиковую открывалку в небольшой зазор под задней панелью.

Используйте пластиковую открывалку как рычаг, чтобы отделить нижнюю панель от корпуса компьютера.

Перемещайте инструмент вдоль краёв компьютера, пока нижняя панель полностью не отделится.

Можно начинать отрывать нижнюю панель с любого края.

Снимите нижнюю панель с компьютера.

Найдите чёрную батарею в правом нижнем углу компьютера.

Найдите шесть винтов Phillips длиной 3,5 мм по краям батареи.

Выкрутите все шесть винтов с помощью отвёртки размера 0.

Найдите разноцветные силовые кабели, идущие непосредственно сверху батареи к материнской плате.

Используйте лопатку, чтобы сдвинуть кабели вниз и отключить их от разъёма на материнской плате.

Извлеките батарею из компьютера.

Найдите жёсткий диск в левом нижнем углу компьютера.

Найдите три винта Phillips длиной 3,5 мм в углах жёсткого диска.

Выкрутите три винта с помощью отвёртки размера 0.

Проследите за проводом, выходящим с правой стороны жёсткого диска, чтобы найти место его подключения к материнской плате.

Снимите полоску изоленты, фиксирующую провод на корпусе компьютера.

Вытяните разъём из гнезда на материнской плате.

Извлеките жёсткий диск из компьютера.

Найдите динамики в левом и правом нижних углах компьютера.

Найдите по два винта Phillips длиной 1 мм на каждом динамике.

Выкрутите оба винта с каждого динамика.

Найдите место, где два провода динамиков соединяются в центре компьютера.

Следуйте за проводами вверх, чтобы найти место их подключения к материнской плате.

Используя лопатку, потяните провод вниз и отсоедините его от материнской платы.

Найдите сетевую карту в правом верхнем углу компьютера.

Найдите один винт Phillips длиной 3,5 мм на правом краю сетевой карты.

Выкрутите этот винт с помощью отвёртки размера 0.

Сдвиньте сетевую карту вправо, чтобы извлечь её из материнской платы.

Найдите чёрные и белые антенные провода, подключённые к правому краю сетевой карты.

Потрясите и потяните два антенных шнура вверх, чтобы отключить их от карты.

Найдите кабель питания в правом верхнем углу материнской платы.

Аккуратно выведите каждый конец кабеля из разъёма, попеременно подталкивая левую и правую стороны, пока кабель не отключится.

Найдите ленточный кабель с синей вставкой. Кабель подключён к правому краю материнской платы.

Поднимите чёрную защёлку с помощью лопатки.

Потяните за синюю вставку влево, чтобы извлечь кабель.

Найдите чёрный ленточный кабель в правом нижнем углу материнской платы.

Поднимите белую защёлку на конце кабеля, подключённого к материнской плате.

Сдвиньте кабель вниз, чтобы отключить его от материнской платы.

Найдите белый ленточный кабель с синей вставкой слева от чёрного ленточного кабеля.

Поднимите чёрную защёлку, удерживающую кабель в разъёме на материнской плате.

Вытяните кабель из разъёма на материнской плате.

Найдите белый разъём на верхнем краю материнской платы.

Отсоедините провод, аккуратно потянув его вручную от материнской платы.

Для отсоединения кабеля можно использовать лопатку, но это не обязательно.

Найдите три винта длиной 4,5 мм, которые крепят кронштейн в левом верхнем углу материнской платы.

Найдите четыре винта длиной 3,5 мм, которые удерживают материнскую плату на месте.

Открутите все винты крестовой отвёрткой размера 0.

Найдите металлический кронштейн, соединяющий материнскую плату с верхним левым углом компьютера.

Поднимите металлический кронштейн, поддев его и отводя от материнской платы.

Отделите материнскую плату от кронштейна, потянув её в сторону.

Возможно, эти действия потребуется выполнять одновременно, чтобы снять материнскую плату с кронштейна. Детали могут застревать.

Не прикладывайте чрезмерных усилий при извлечении материнской платы. При грубом обращении она может быть повреждена.

Поднимите материнскую плату вверх и извлеките её из компьютера.

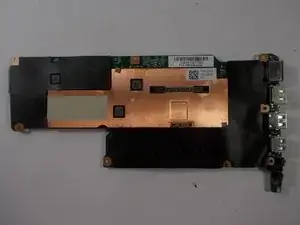

Разместите материнскую плату чёрной стороной вверх.

Осторожно снимите чёрную ленту с материнской платы.

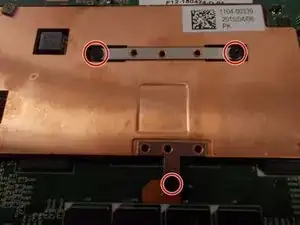

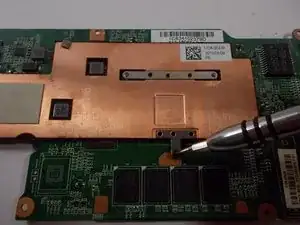

Найдите три винта длиной 2 мм на кронштейне, который прижимает радиатор.

Открутите три винта длиной 2 мм крестовой отвёрткой размера 0.

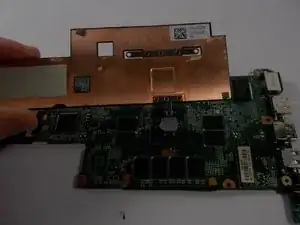

Поднимите медный радиатор от материнской платы.

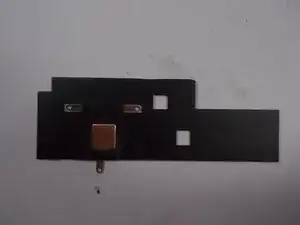

Положите радиатор в другое место, чёрной стороной вниз вверх.

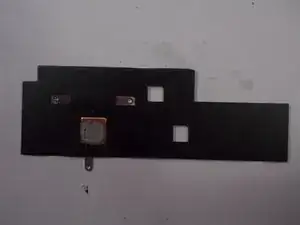

С помощью чистой ткани удалите остатки термопасты с радиатора.

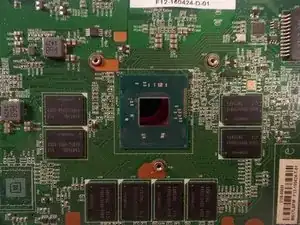

С помощью чистой ткани удалите остатки термопасты с процессора на материнской плате.

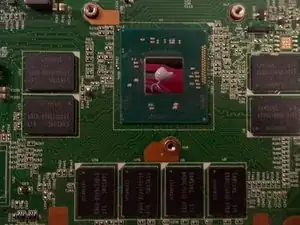

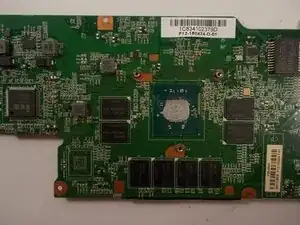

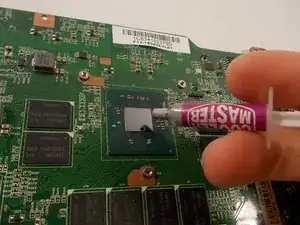

Нанесите небольшую каплю термопасты на процессор.

Термопасты требуется немного, так как она распределится при установке радиатора.
