Замена экрана Lenovo Flex 3-1580
Если экран Lenovo Flex 3-1580 поврежден, это руководство поможет вам его заменить. Перед заменой экрана мы рекомендуем ознакомиться с двумя различными руководствами. Это первое руководство по диагностике будет полезно, если сенсорный экран не реагирует, а второе руководство поможет в случае мерцания и искажений экрана.
Внимание: Полностью выключите устройство, удерживая кнопку питания в течение 5-10 секунд.
У серии Lenovo Flex 3 не было отзывов экранов.
Шаг 1

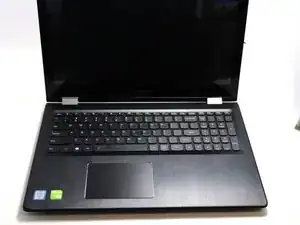

Откройте ноутбук так, чтобы экран был обращен к вам, как на изображении.
Шаг 2

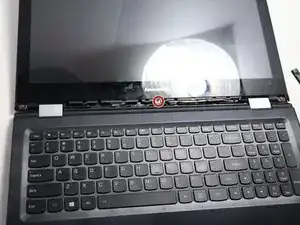

Используйте черную лопатку, чтобы снять два резиновых покрытия в нижней правой и левой части экрана ноутбука.
Удалите два винта по 4,0 мм, которые находятся под резиновыми покрытиями, с помощью отвертки JIS #0.
Снимите пластиковые накладки, которые вы только что открутили, с помощью лопатки.
Отсоедините среднюю черную пластиковую часть с помощью лопатки. Удалите винт по 4,0 мм с помощью отвертки JIS #0.
Шаг 3

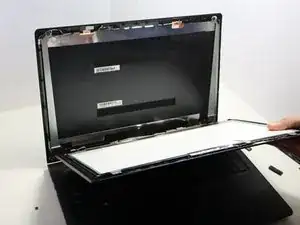

Отсоедините заднюю часть экрана с помощью лопатки.
Экран затем упадет; однако он будет по-прежнему подключен к задней панели экрана, как на третьем изображении.
Шаг 4

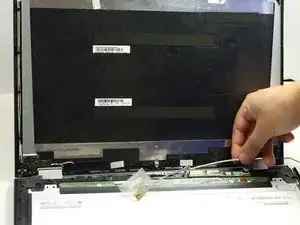

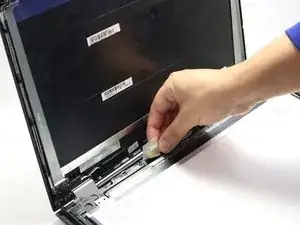

Снимите скотч и отключите желтый кабель от экрана.

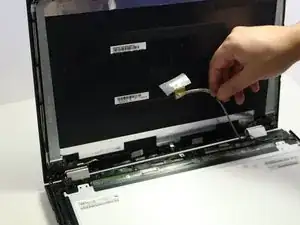

Проследите за кабелем, чтобы отключить меньший черный разъем, как показано на второй фотографии.

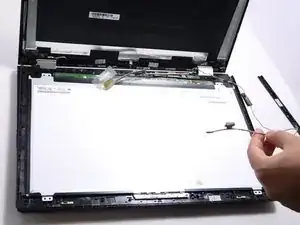

Проследуйте за тем же кабелем по боковой стороне экрана и отклейте и отключите кабель, идущий в камеру.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
