Замена динамиков Lenovo IdeaPad Flex 4-1470
В этом руководстве показано, как заменить динамики в вашем устройстве. Возможно, потребуется заменить динамик, если он повреждён или вышел из строя. Признаки повреждённого динамика — искажение на низкой громкости и трескучий звук.
В этом руководстве ремонт выполняется при перевёрнутом ноутбуке, поэтому левый динамик находится справа от зрителя и наоборот. Для простоты мы будем называть динамики исходя из их текущего положения относительно зрителя.
Шаг 1
Убедитесь, что компьютер полностью ВЫКЛЮЧЕН перед началом работы.
Удалите восемь винтов 6 мм с помощью крестовой отвертки Philips #0.
Удалите два винта 11 мм с помощью крестовой отвертки Philips #0.
Шаг 2
Подденьте заднюю крышку, вставив пластиковый инструмент для вскрытия в петли и зажав его между задней крышкой и корпусом.
Ведите инструментом вдоль заднего края, поднимая крышку по ходу работы. Нормально слышать щелчки — крышка удерживается на защёлках.
Снимите крышку.
Шаг 3
Отключите разъём аккумулятора, используя пластиковый инструмент для поддевания или пальцы, подтолкнув кабель вправо по направлению к аккумулятору.
Не поддевайте и не толкайте сам разъём, иначе вы рискуете повредить материнскую плату.
Шаг 4
Удалите три винта 4 мм крестовой отверткой Philips #0, удерживающие аккумулятор на месте.
Шаг 5
Поднимите аккумулятор и извлеките его из ноутбука.
Шаг 6
Динамики не закреплены винтами или болтами, как другие компоненты. На каждом конце находятся две резиновые втулки, которые удерживают их за счёт трения.

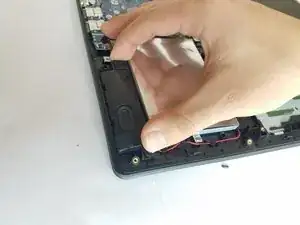

Начав с динамика справа, поднимите оба конца динамика пальцами.
Втулки могут соскочить при снятии динамика. При сборке убедитесь, что втулки возвращены в вырезы на динамике перед установкой. Точная ориентация и позиция не имеют значения.
Шаг 7

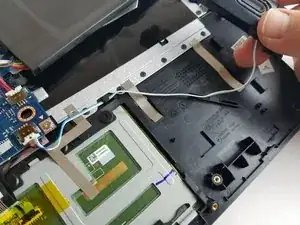

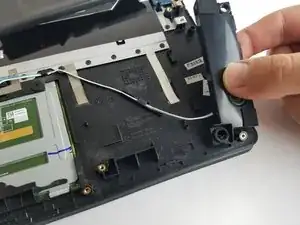

Кроме втулок, провод динамика, идущий к материнской плате, зажат в защёлках.
Освободите провод динамика из защёлок.
Шаг 8

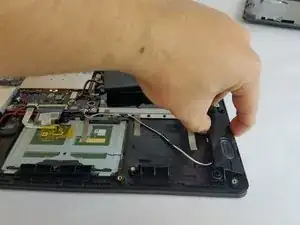

Повторите предыдущие шаги для другого динамика.
Шаг 9

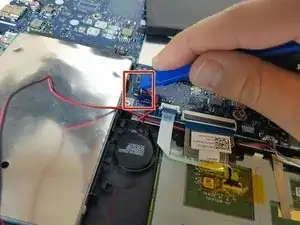

Удалите показанный провод, используя пластиковый инструмент для вскрытия.
Шаг 10

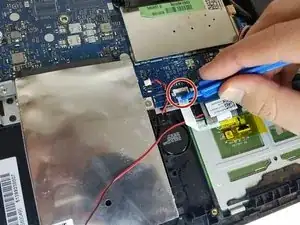

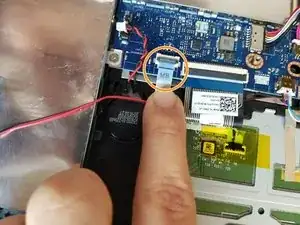

Используйте пластиковый инструмент для вскрытия, чтобы открыть защёлку ленточного кабеля, показанную на фото.
Аккуратно потяните за ленточный кабель, чтобы отключить его от материнской платы.
Шаг 11

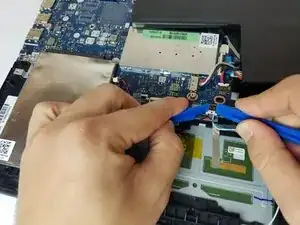

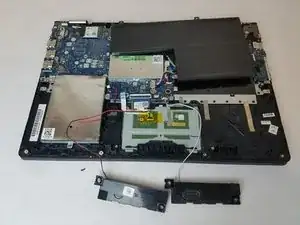

Теперь, когда оба провода динамиков освобождены, отключите динамики от материнской платы, используя два пластиковых инструмента для поддевания.

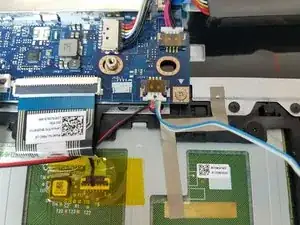

Имейте в виду, что красный и чёрный провода ведут к левому динамику, а синий и белый провода ведут к правому динамику.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
