Замена материнской платы Lenovo IdeaPad Flex 4-1470
Это руководство поможет Вам заменить материнскую плату — один из ключевых компонентов компьютера. Для её замены потребуется разборка значительной части ноутбука, поэтому подготовьте необходимые инструменты, рабочее место и время.
Шаг 1
Убедитесь, что компьютер полностью ВЫКЛЮЧЕН перед началом работы.
Открутите восемь винтов длиной 6 мм крестовой отверткой Phillips #0.
Открутите два винта длиной 11 мм крестовой отверткой Phillips #0.
Шаг 2
Подденьте заднюю крышку, вставив пластиковый инструмент для открытия в районе шарниров и зажав его между задней крышкой и корпусом.
Ведите пластиковый инструмент вдоль заднего края, приподнимая крышку по ходу движения. Нормально слышать щелчки, так как крышка удерживается фиксаторами.
Снимите крышку.
Шаг 3

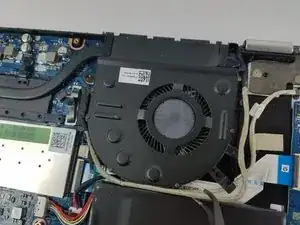

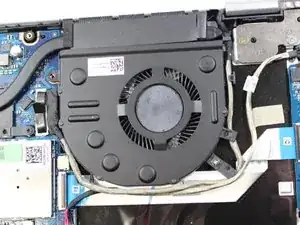

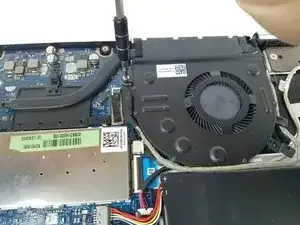

Открутите два винта 4 мм крестовой отверткой Phillips #0, которые крепят вентилятор.
Шаг 4

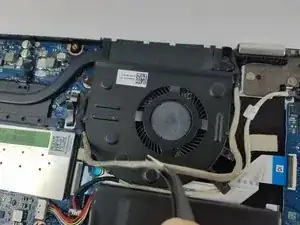

С помощью пинцета для точных работ освободите два серых провода около вентилятора из их держателей.
Шаг 5
Используя два пластиковых инструмента для открытия, отсоедините питающий провод вентилятора от материнской платы и снимите вентилятор.

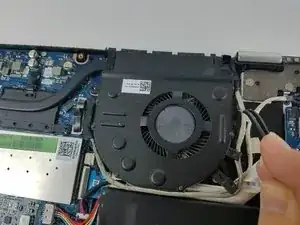

Поднимите охлаждающий вентилятор и извлеките его из ноутбука.
Шаг 6
Снимите пенопластовую прокладку с Wi‑Fi карты.
Шаг 7

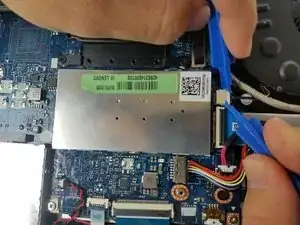

Отсоедините провода, подключённые к Wi‑Fi карте.
Шаг 8
Открутите винт 4 мм, удерживающий Wi‑Fi карту.
Шаг 9

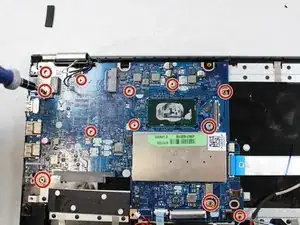

Открутите двенадцать винтов длиной 4 мм крестовой отверткой #0 Phillips.
Шаг 10

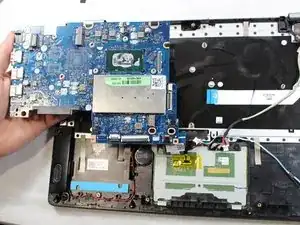

Снимите материнскую плату.
Материнская плата будет правильно установлена, когда отверстия под винты совпадут.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
