Замена тачпада Lenovo Ideapad 120s-14IAP

Перед началом ремонта обязательно выключите устройство и отключите его от сети.

Разместите ноутбук так, чтобы верхняя часть лежала на рабочей поверхности.

Снимите десять винтов Torx T5 длиной 1,5 мм с задней крышки ноутбука.

Вставьте пластиковый инструмент для раскрытия или джимми вдоль кромки задней крышки и аккуратно подденьте.

Пройдите инструментом по всему периметру задней крышки и снимите её, когда она перестанет держаться на защёлках.

Снимите заднюю крышку.

Используя лопаточку, поднимите чёрный фиксатор и отсоедините ленточный кабель от дочерней платы USB.

Пинцетом отсоедините левый динамик от дочерней платы USB.

Снимите два винта Phillips #0 длиной 2,5 мм с дочерней платы.

Снимите дочернюю плату с ноутбука.

Используя лопаточку, отсоедините ленточный кабель клавиатуры от материнской платы.

Потяните за пластиковую плёнку, чтобы извлечь кабель подключения дисплея.

Пинцетом отсоедините разъёмы правого динамика.

Пинцетом отсоедините разъём батареи.

Пинцетом отсоедините разъём CMOS-батареи.

Снимите карту беспроводной связи, отключив два антенных кабеля и выкрутив винт Phillips #0 длиной 2,5 мм.

Снимите семь винтов Phillips #0 длиной 2,5 мм с материнской платы.

Выдвиньте материнскую плату из корпуса ноутбука.

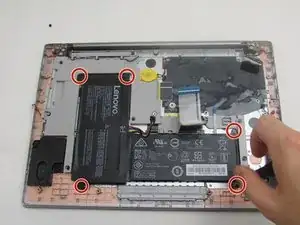

Снимите пять винтов Phillips #0 длиной 2,5 мм вокруг батареи.

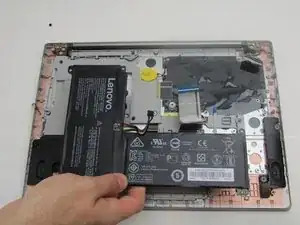

Поднимите батарею и извлеките её из ноутбука.

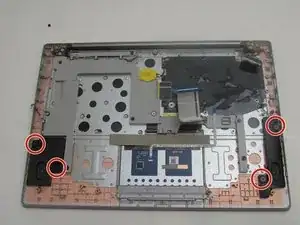

Снимите четыре винта Phillips #0 длиной 2,0 мм с узлов динамиков.

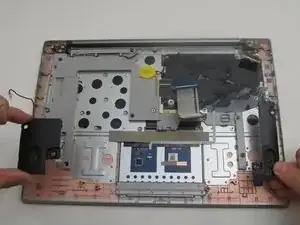

Динамики теперь можно приподнять.

Снимите шесть винтов Phillips #0 длиной 2,5 мм с крепления батареи.

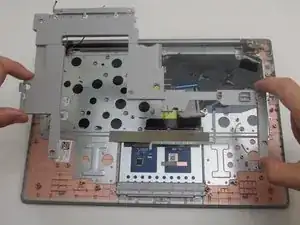

Поднимите и извлеките крепление батареи из ноутбука.

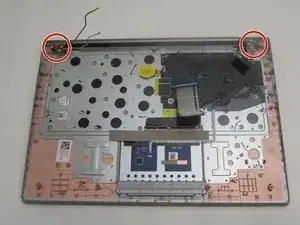

Снимите шесть винтов Phillips #0 длиной 5,0 мм с петель экрана.

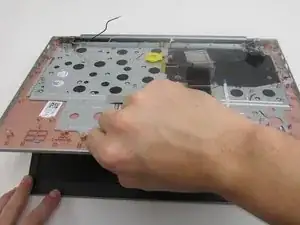

Теперь можно приподнять нижнюю крышку и разделить корпус ноутбука на две половины.

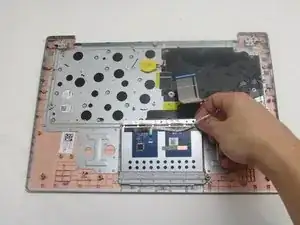

Винты крепления тачпада скрыты под полоской клея. Аккуратно отодвиньте клей, чтобы получить к ним доступ.

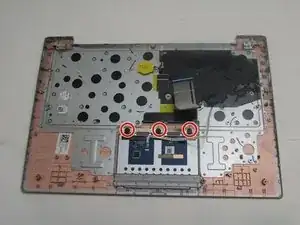

Снимите три винта Phillips #0 длиной 2,0 мм с кронштейна крепления тачпада.

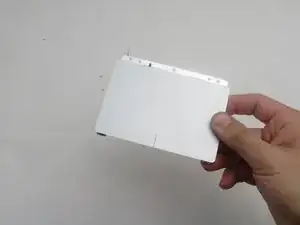

Тачпад теперь можно сдвинуть вверх и извлечь.
