Замена материнской платы Lenovo Ideapad 120s-14iSp

Ноутбуки

Полное руководство по замене материнской платы в Lenovo Ideapad 120s-14IAP. Замена материнской платы решит большинство эксплуатационных проблем с вашим ноутбуком. По возможности уменьшите контакт с компонентами материнской платы во время установки.

Шаг 1

Обязательно выключите и отключите ваше устройство перед началом ремонта.

Поставьте ноутбук так, чтобы верхняя часть лежала на рабочей поверхности.

Удалите десять винтов Torx T5 длиной 1.5 мм с задней стороны ноутбука.

Шаг 2

Вставьте пластиковый инструмент для открытия или Jimmy вдоль края задней крышки и осторожно подденьте.

Пройдите инструментом по всему периметру задней крышки и снимите ее, когда она перестанет держаться.

Снимите заднюю крышку.

Шаг 3

Используйте лопатку, чтобы поднять черный зажим и отключить шлейф от дочерней платы USB.

Шаг 4

С помощью пинцета отключите динамик слева от дочерней платы USB.

Удалите два винта Phillips #0 длиной 2.5 мм с дочерней платы.

Удалите дочернюю плату из ноутбука.

Шаг 5

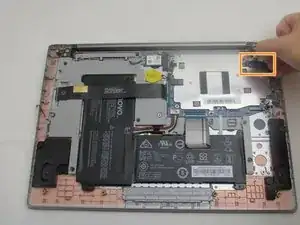

Используя лопатку, отключите шлейф клавиатуры от материнской платы.

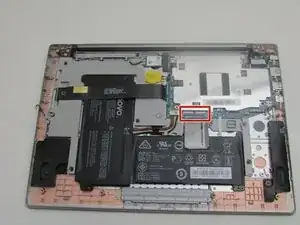

Потяните за пластиковую пленку, чтобы удалить кабель подключения дисплея.

Шаг 6

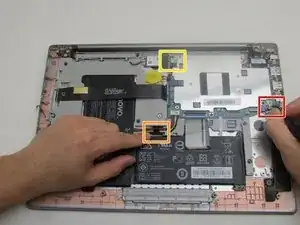

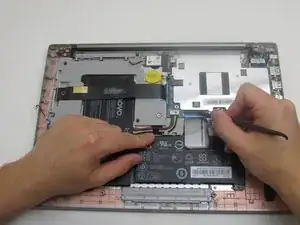

С помощью пинцета отключите соединения для правого динамика.

С помощью пинцета отключите соединения для батареи.

С помощью пинцета отключите соединения для батареи CMOS.

Шаг 7

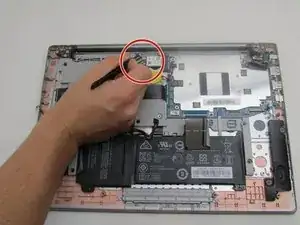

Удалите беспроводную карту, отключив два антенных кабеля и удалив винт Phillips #0 длиной 2.5 мм.

Шаг 8

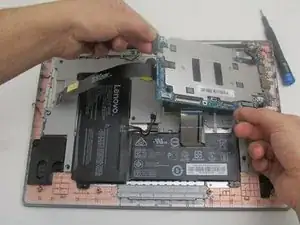

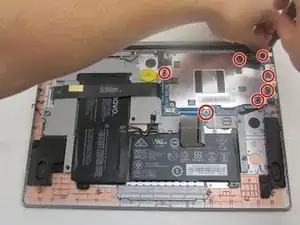

Удалите семь винтов Phillips #0 длиной 2.5 мм с мат

Перевод руководства с ifixit.com
