Замена платы USB и разъёма для наушников Lenovo Ideapad 110S-11IBR

Данное руководство предназначено для того, чтобы научить вас заменять порты USB 2.0 и 3.5 мм наушников Lenovo Ideapad 110S-11IBR.

Шаг 1

Убедитесь, что ваше устройство полностью ВЫКЛЮЧЕНО перед выполнением этой процедуры.

Открутите одиннадцать винтов Philips #0 длиной 4 мм на дне устройства.

Отделите заднюю крышку от ноутбука с помощью пластикового инструмента для открывания.

Снимите заднюю крышку с устройства.

Удалите соединитель батареи из разъёма, потянув кабель от петли с помощью пальцев или пластикового инструмента для открывания.

Не тяните за разъём, иначе вы risk повредить материнскую плату.

Удалите два кусочка скотча, которые держат батарею на месте.

Открутите пять винтов Philips длиной 4 мм, крепящих батарею.

Поднимите батарею вверх и извлеките из устройства.

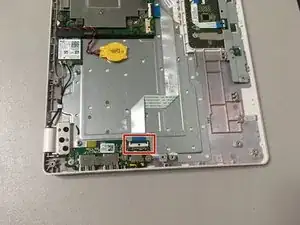

Открутите три винта Philips длиной 4 мм.

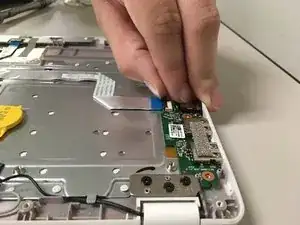

Отдельте и снимите шлейф.

Шлейфы могут быть хрупкими, поэтому избегайте чрезмерного изгиба.

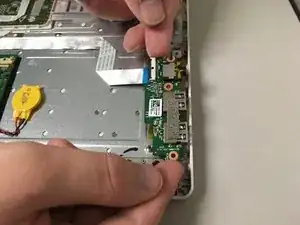

Извлеките карту из ноутбука.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
