Замена тачпада Lenovo Ideapad 110S-11IBR

Ноутбуки

Эта инструкция позволит любому владельцу Lenovo Ideapad 110S-11IBR выполнить процесс, необходимый для удаления и замены тачпада устройства. Для этого просто следуйте приведённым шагам, начиная с демонтажа задней панели, затем батареи, после чего удалите металлическую пластину, а затем и сам тачпад. Для сборки устройства следуйте шагам в обратном порядке.

Шаг 1

Убедитесь, что ваше устройство полностью ВЫКЛЮЧЕНО перед выполнением этой процедуры.

Открутите одиннадцать винтов Philips #0 размером 4 мм на дне устройства.

Шаг 2

Отделите заднюю крышку от ноутбука с помощью пластикового инструмента для открытия.

Снимите заднюю крышку с устройства.

Шаг 3

Удалите разъём батареи из гнезда, потянув кабель от петли с помощью пальцев или пластикового инструмента для открытия.

Не тяните за сам разъём, иначе вы рискуете повредить материнскую плату.

Удалите два кусочка ленты, которые удерживают батарею на месте.

Шаг 4

Удалите пять винтов Philips размером 4 мм, крепящих батарею.

Шаг 5

Поднимите батарею и выньте её из устройства.

Шаг 6

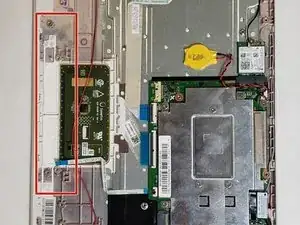

Используйте отвертку Philips #0, чтобы удалить четыре винта размером 2.7 мм из сборки кликающего механизма тачпада.

Шаг 7

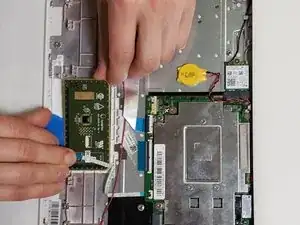

Удалите сборку кликающего механизма.

Шаг 8

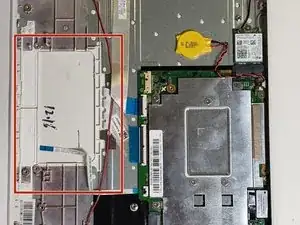

Используйте пластиковый инструмент для открытия, чтобы удалить тачпад.

Необходимо осторожно работать с клеем, чтобы не повредить тачпад.

Заключение

Для сборки устройства следуйте этой инструкции в обратном порядке.

Перевод руководства с ifixit.com
