Замена вентилятора охлаждения Lenovo IdeaPad 130-15AST
Используйте это руководство, чтобы снять внутренний вентилятор охлаждения с Lenovo IdeaPad 130-15AST. Вентилятор охлаждения необходим для поддержания стабильной температуры внутреннего оборудования. Если вентилятор выходит из строя, компьютер перегревается, что вызывает проблемы с внутренним оборудованием и производительностью компьютера. Обратитесь к странице «Устранение неисправностей», чтобы подтвердить, что вентилятор охлаждения вышел из строя. Тщательно следуйте шагам в руководстве по замене, чтобы безопасно и эффективно снять вентилятор охлаждения.
Шаг 1
Убедитесь, что в лотке DVD/CD нет дисков DVD или CD.
С помощью отвертки Phillips #00 отвинтите один из винтов 6,0 мм.
Шаг 2
С помощью лопатки аккуратно подденьте DVD/CD-привод и отведите его от корпуса ноутбука.
Шаг 3
Аккуратно выдвиньте DVD/CD-привод из ноутбука.
Шаг 4
Перед продолжением убедитесь, что компьютер выключен и не подключён к источнику питания.
С помощью отвертки Phillips #1 отвинтите 12 винтов длиной 6 мм.
Шаг 5
Не пытайтесь полностью снять корпус, не убедившись, что все точки соединения освобождены, так как это может привести к трещинам или повреждению корпуса.
Используйте тонкий плоский инструмент, чтобы аккуратно разорвать герметизацию корпуса.
Шаг 6
Убедитесь, что задняя панель полностью отделена от ноутбука.
Возьмитесь за боковые стороны задней панели ноутбука двумя руками. Затем отделите панель от ноутбука, поднимая её вверх. Отложите панель в сторону от ноутбука.
Шаг 7

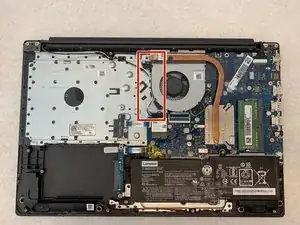

Аккуратно сдвиньте провода, обернутые вокруг вентилятора, которые идут вдоль левой стороны вентилятора охлаждения.
Эти провода не подключены напрямую к вентилятору и не должны сниматься, их следует лишь сместить с исходного положения.
Шаг 8
С помощью отвертки Phillips #0 отвинтите два винта 4,00 мм.
Сохраните эти винты, так как в комплекте с заменяемым вентилятором дополнительные винты не поставляются.
Шаг 9

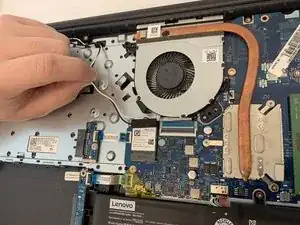

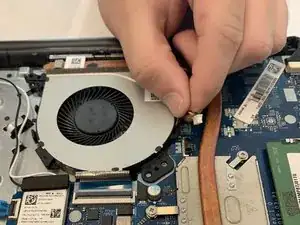

Осторожно используйте монтажный инструмент, чтобы отсоединить вентилятор охлаждения от материнской платы.
После отсоединения вентилятора охлаждения извлеките вентилятор из ноутбука.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
