Замена дочерней платы USB на Lenovo Ideapad 120s-14IAP
В этом руководстве представлен пошаговый процесс замены дочерней платы для Lenovo Ideapad 120s-14IAP, включая разъем для наушников USB, считыватель карт micro SD и кнопку NOVO.
Шаг 1
Обязательно выключите и отключите устройство от сети перед началом ремонта.
Разместите ноутбук так, чтобы верхняя часть лежала на рабочей поверхности.

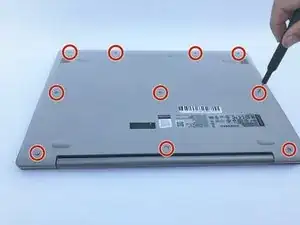

Удалите десять винтов Torx T5 длиной 1,5 мм с задней части ноутбука.
Шаг 2
Вставьте пластиковый инструмент для открытия или Jimmy вдоль края задней крышки и аккуратно подденьте.
Пройдите инструментом по всему краю задней крышки и снимите ее, когда она больше не держится.
Снимите заднюю крышку.
Шаг 3

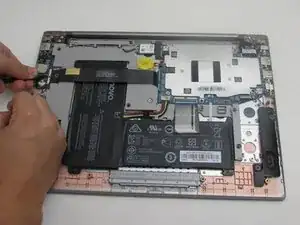

Используйте лопатку, чтобы приподнять черный фиксатор и отключить шлейф от дочерней платы USB.
Шаг 4
С помощью пинцета отключите динамик слева от дочерней платы USB.

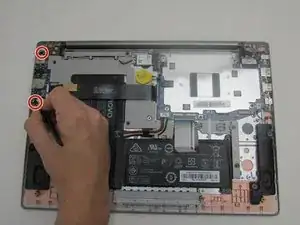

Удалите два винта Phillips #0 длиной 2,5 мм с дочерней платы.

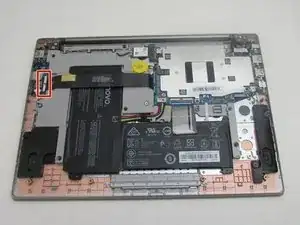

Удалите дочернюю плату из ноутбука.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
