Замена светодиодного экрана (LED) Asus Chromebook C300SA-DS02
Это руководство проведёт Вас пошагово через процесс снятия светодиодного экрана с ноутбука. Снятие экрана — многоэтапная операция, при которой необходимо отслеживать извлекаемые детали. Каждый винт указан в том шаге, где он вынимается.
Шаг 1
Выключите ноутбук и убедитесь, что зарядное устройство отключено перед началом работы.
Удалите восемь винтов Phillips #0 длиной 8,0 мм на нижней стороне ноутбука.
Удалите три винта Phillips #0 длиной 6,0 мм.
Шаг 2
Откройте крышку ноутбука.
С помощью монтажного инструмента iFixit подденьте по краям клавиатуру.
Поднимите клавиатуру и аккуратно сдвиньте её к себе.
Не снимайте клавиатуру полностью. Она по-прежнему подключена к задней панели парой ленточных кабелей.
Шаг 3
Отсоедините два ZIF-разъёма, подняв фиксирующую планку лопаткой и вынув ленточный кабель.
Шаг 4
Снимите клавиатуру с ноутбука.
Шаг 5
Удалите шесть винтов Phillips #0 длиной 5,6 мм вокруг батареи.
Шаг 6
Защипните цветной многожильный кабель большим и указательным пальцами и отсоедините его от материнской платы.
Шаг 7
Поднимите батарею и извлеките её из ноутбука.
Шаг 8

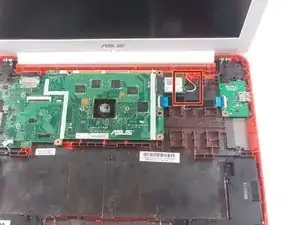

Отсоедините чёрно‑белый кабель от материнской платы.
Эти два провода подключены к антенне в узле дисплея. Белый кабель длиннее и подключается к нижнему разъёму.
Шаг 9

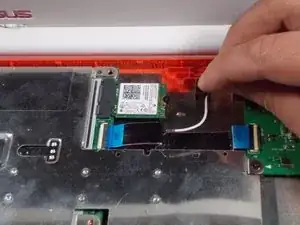

Отклейте ленту, закрывающую разъём.
Сдвиньте кабель в сторону экрана и выньте его из разъёма.
Шаг 10

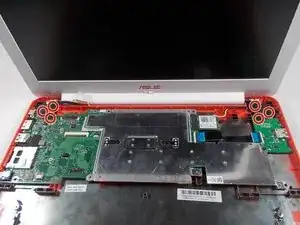

Открутите 6 винтов (5 мм) в верхней правой и левой частях.
Шаг 11

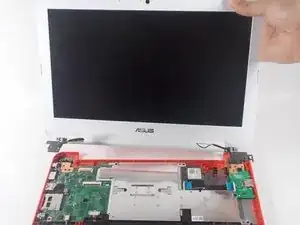

Осторожно поднимите экран вверх и отведите его от ноутбука.
Шаг 12

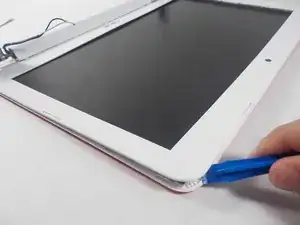

С помощью синего монтажного инструмента подденьте рамку лицевой панели экрана.
Шаг 13

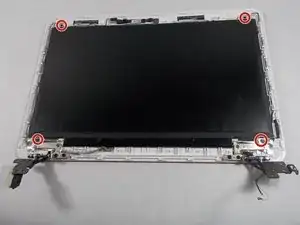

Удалите четыре винта Phillips #0 длиной 2 мм в четырёх углах экрана.
Шаг 14
Осторожно приподнимите экран.
Отклейте клейкую ленту, прикрывающую кабель.

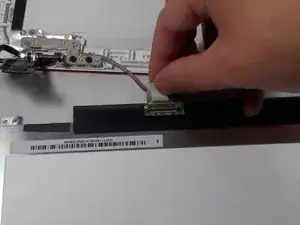

Отсоедините кабель, чтобы освободить экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
