Замена дочерней платы Asus Chromebook C300SA-DS02
В этом руководстве показана процедура замены неисправной дочерней платы в Asus Chromebook C300SA-DS02. Это должно решить проблемы с USB-портом на правой стороне. Из‑за конструктивных особенностей петли дисплея размещены поверх материнской платы и дочерних плат. Поэтому, хотя отключать кабели дисплея не обязательно, следует соблюдать
Шаг 1
Выключите ноутбук и убедитесь, что зарядное устройство отключено перед началом работ.
Удалите восемь винтов Phillips #0 длиной 8,0 мм на нижней панели ноутбука.
Удалите три винта Phillips #0 длиной 6,0 мм.
Шаг 2
Откройте ноутбук.
С помощью лопатки iFixit подденьте по краям клавиатуру.
Поднимите клавиатуру и аккуратно сдвиньте её к себе.
Не снимайте клавиатуру полностью. Она по‑прежнему соединена с задней панелью парой ленточных кабелей.
Шаг 3

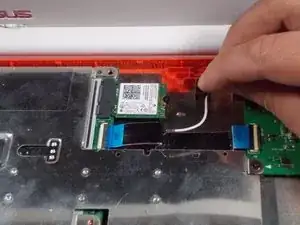

Отключите два ZIF‑коннектора, поддевая фиксирующую планку лопаткой и извлекая ленточный кабель.
Шаг 4
Снимите клавиатуру с ноутбука.
Шаг 5
Удалите шесть винтов Phillips #0 длиной 5,6 мм вокруг аккумулятора.
Шаг 6
Зажмите разноцветный кабель большим и указательным пальцами и отсоедините его от материнской платы.
Шаг 7
Поднимите аккумулятор и извлеките его из ноутбука.
Шаг 8

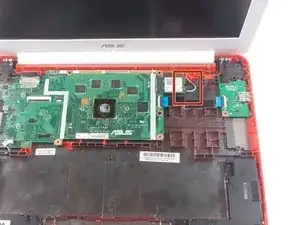

Отключите чёрный и белый кабели от материнской платы.
Эти два провода подключены к антенне в сборке дисплея. Белый кабель длиннее и подключается к нижнему разъему.
Шаг 9

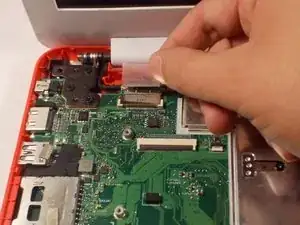

Отклейте ленту, прикрывающую кабель дисплея.
Аккуратно направьте кабель к экрану и извлеките его из разъёма.
Шаг 10

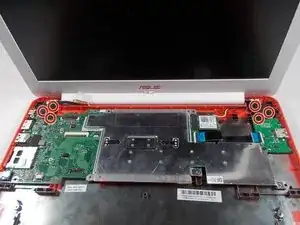

С помощью отвёртки Phillips #0 удалите шесть винтов 5 мм на верхних петлях дисплея справа и слева.
Шаг 11

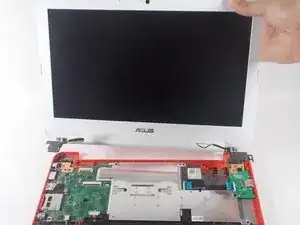

Осторожно поднимите сборку дисплея вверх и отведите её от ноутбука.
Шаг 12

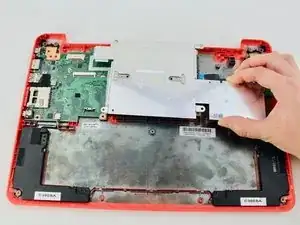

Используя отвёртку Phillips #0, выкрутите три винта 3,6 мм из серебряного радиатора.
Снимите радиатор с материнской платы.
Шаг 13

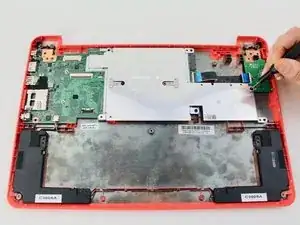

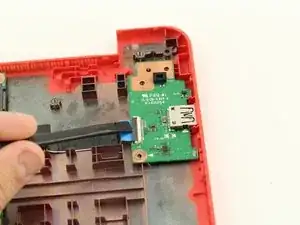

Подденьте лопаткой фиксирующую защёлку на ZIF‑коннекторе дочерней платы.
Вытяните ленточный кабель из разъёма.
Шаг 14

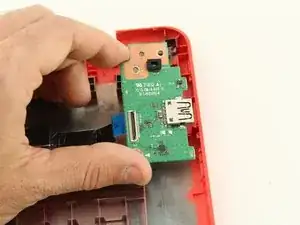

Снимите дочернюю плату, подняв её из нижней части корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
