Замена сетевой платы (LAN) Asus Chromebook C300MA-EDU

Переверните Chromebook на заднюю панель — там находятся одиннадцать винтов.

На задней панели используются два типа винтов:

Шесть винтов длиной 8,7 мм.

Пять винтов длиной 6,4 мм.

Используя отвертку с наконечником J00 Phillips, выкрутите винты, поворачивая против часовой стрелки.

После снятия винтов переверните Chromebook обратно.

Осторожно снимите клавиатуру, начиная поддевать один из углов пластиковой лопаткой для вскрытия.

Продолжайте обходить по периметру клавиатуры, пока она не отщелкнется.

После снятия клавиатуры она будет подключена к плате двумя ленточными соединениями на защёлках.

Освободите соединения, аккуратно подняв белые защёлки вверх до их отпускания.

Теперь можно вынуть ленточные кабели из платы и снять клавиатуру.

После снятия клавиатуры аккумулятор находится в нижней части корпуса.

Аккумулятор закреплён шестью винтами длиной 6,5 мм по противоположным сторонам.

Аккумулятор подсоединён к плате через защёлкиваемый разъём с левой стороны платы. На разъёме есть серебристая пластина.

Осторожно нажмите на серебристую пластину в направлении экрана, пока пластиковое соединение не освободится.

Защёлкивающий разъём должен сдвинуться назад и отсоединиться.

В этот момент с помощью пластиковой лопатки подденьте и извлеките аккумулятор из корпуса.

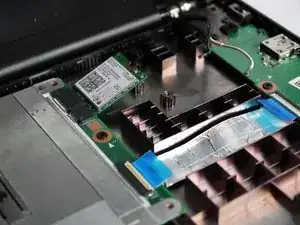

Установив Chromebook в вертикальное положение, сетевой модуль (LAN) расположен в верхней правой части корпуса.

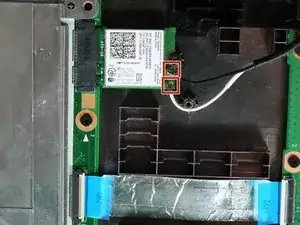

Сетевая плата зафиксирована двумя коаксиальными разъёмами: основной питание и вспомогательный вход.

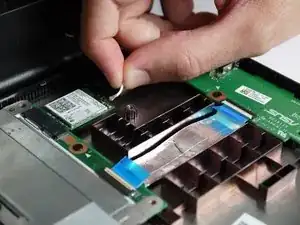

Чтобы отсоединить, аккуратно снимите оба разъёма, потянув вверх.

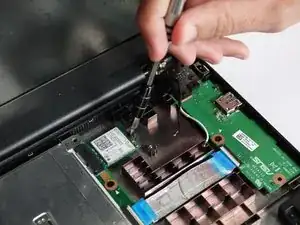

С правой стороны сетевой платы находится винт Phillips длиной 3,4 мм.

Используя наконечник J0 Phillips из вашего набора, выкрутите винт, поворачивая против часовой стрелки, пока винт не освободится.

На этом этапе сетевая плата соединена с платой только механически.

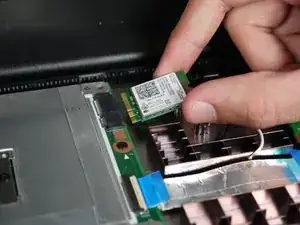

Для снятия аккуратно выдвиньте плату из крепления на плате, сдвинув её наружу.

Сетевая плата теперь отключена.
