Замена материнской платы ASUS Chromebook C424MA-DH48F

Используйте крестовую отвёртку №0 для выкручивания одиннадцати винтов длиной 6,9 мм, которые крепят нижнюю крышку.

Убедитесь, что все винты с этой стороны извлечены, поскольку один из них может быть скрыт под этикеткой или гарантийной наклейкой, которую можно пропустить.

Вставьте открывалку в зазор между нижней крышкой и корпусом.

Перемещайте открывалку по всему периметру ноутбука, пока нижняя крышка полностью не освободится.

Снимите нижнюю крышку.

Используйте инструмент для вскрытия, чтобы поднять серебристую фиксирующую пластину, удерживающую разъём батареи.

Выдвиньте разъём батареи прямо из разъёма на материнской плате.

Аккуратно воспользуйтесь пластиковой открывалкой, чтобы поднять фиксатор, после чего снимите разъём руками.

Используйте крестовую отвёртку №0 для выкручивания шести винтов длиной 4,1 мм, которые крепят батарею.

Два отверстия (выделены оранжевым цветом) внизу не будут иметь винтов, так как они уже были удалены при снятии основания.

Освободите кабель динамика из чёрных пластиковых креплений, расположенных на нижней стороне батареи.

Поднимите и извлеките батарею из корпуса.

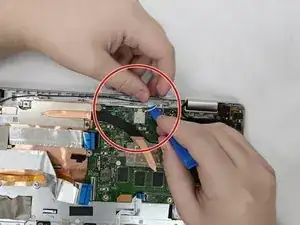

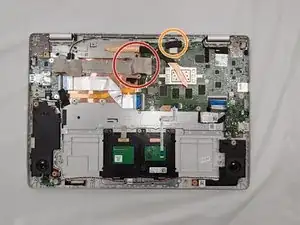

Снимите термоклейку, которая покрывает разъём ленточного кабеля в левом верхнем углу.

Удалите чёрную изоляционную ленту, покрывающую верхние разъёмы.

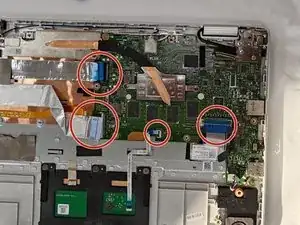

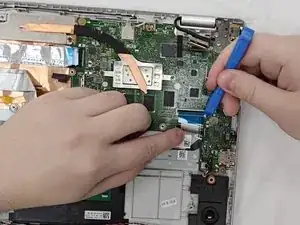

Используйте инструмент для вскрытия или ноготь, чтобы поднять четыре чёрных фиксатора ZIF, удерживающих четыре ленточных кабеля.

Ленточные разъёмы тонкие и хрупкие; будьте осторожны, чтобы не повредить их при обращении.

Аккуратно отключите все четыре ленточных разъёма от материнской платы.

Используйте инструмент для вскрытия, чтобы аккуратно поднять пресс-разъём с маркировкой «IO» и отключить его.

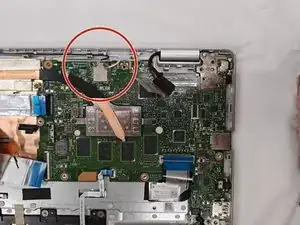

Используйте инструмент для вскрытия, чтобы поднять и отключить чёрные и белые антенные провода от беспроводного модуля.

Отклейте прозрачную ленту, покрывающую разъём дисплея.

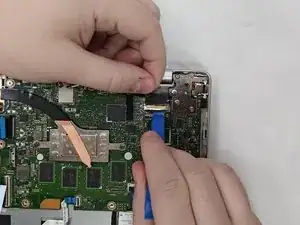

Поднимите фиксатор разъёма дисплея с помощью инструмента для вскрытия, чтобы освободить его.

Отключите разъём дисплея.

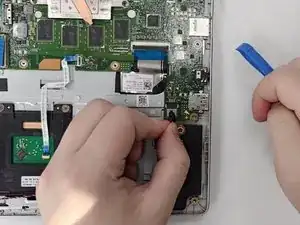

Используйте ногти или два инструмента для вскрытия, чтобы постепенно «вытащить» разъём динамика из его гнезда.

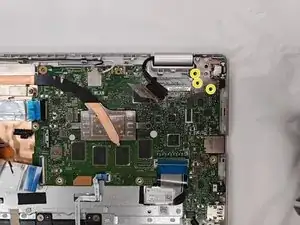

Выкрутите два винта Phillips длиной 2,8 мм, фиксирующие материнскую плату.

Выкрутите два винта Phillips длиной 3,3 мм.

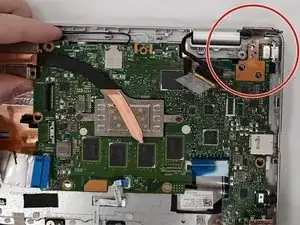

Выкрутите три винта Phillips длиной 1,4 мм, крепящие петлю в правом верхнем углу материнской платы.

Поднимите правую верхнюю петлю, пока она не окажется вне пути материнской платы.

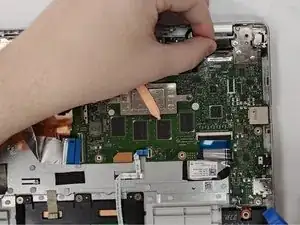

Поднимите и извлеките материнскую плату.

При подъёме избегайте скручивающих или резких движений, так как это может повредить плату или систему охлаждения процессора.
