Замена динамика Asus Chromebook C300MA-EDU

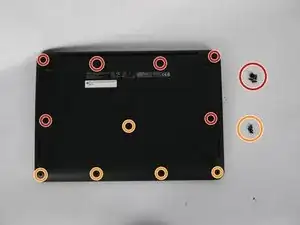

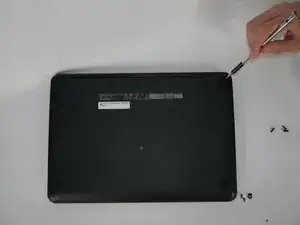

Переверните Chromebook на заднюю крышку — там находятся одиннадцать винтов.

На задней панели используются два типа винтов:

Шесть винтов длиной 8,7 мм.

Пять винтов длиной 6,4 мм.

С помощью отвертки с наконечником J00 Phillips удалите винты, поворачивая против часовой стрелки.

После снятия винтов переверните Chromebook обратно.

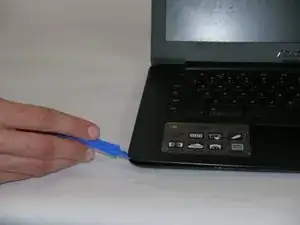

Аккуратно снимите клавиатуру, начиная поддевать один угол пластиковым инструментом для вскрытия.

Обойдите по периметру клавиатуру, пока она не отщёлкнется.

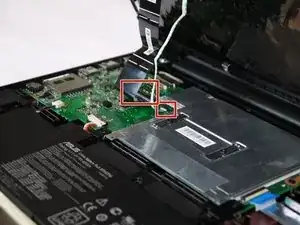

После снятия клавиатуры она соединена с платой двумя разъёмами с защёлками.

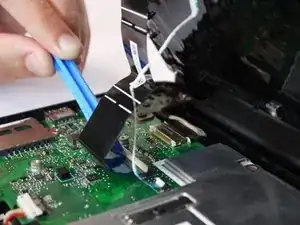

Освободите разъёмы, осторожно поднимая белые защёлки вверх, пока они не отсоединятся.

Теперь можно вытащить ленточные кабели из разъёмов и снять клавиатуру.

После снятия клавиатуры аккумулятор находится в нижней части корпуса.

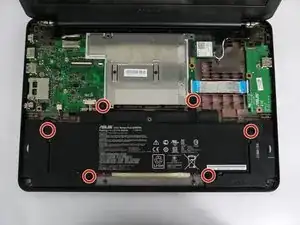

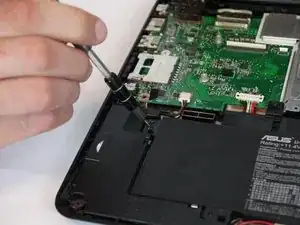

Аккумулятор закреплён шестью винтами 6,5 мм с противоположных сторон.

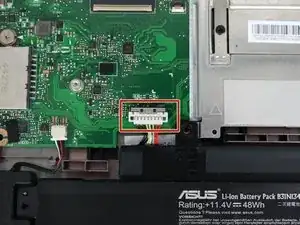

Аккумулятор подключён к плате через разъём с защёлкой на левой стороне платы. На разъёме имеется серебристая пластина.

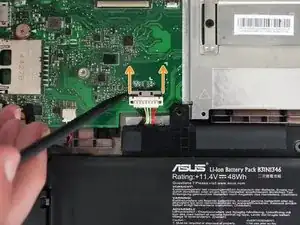

Осторожно нажмите на серебристую пластину в направлении экрана, пока пластмассовое соединение не освободится.

Защёлка должна теперь сдвинуться назад и освободиться.

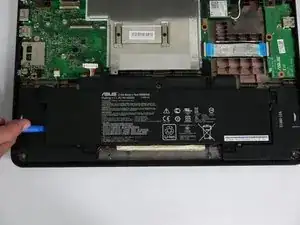

В этот момент с помощью пластмассового инструмента для съёма подденьте и выньте аккумулятор из корпуса.

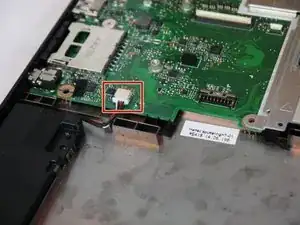

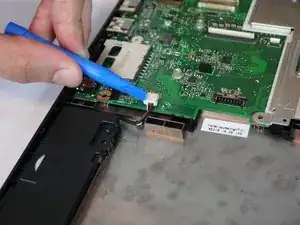

Динамики подключены к плате через разъём с защёлкой.

С помощью малого пластикового лопаточного инструмента аккуратно потяните назад пластиковую защёлку, пока она не отщёлкнется.

Далее динамик закреплён в двух пластиковых защёлках в корпусе Chromebook.

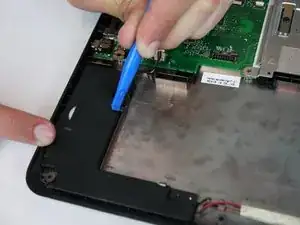

С помощью малого пластикового лопаточного инструмента осторожно подденьте и потяните вверх пластиковые защёлки от внешнего края блока динамика.

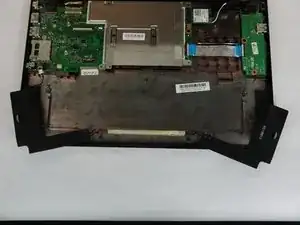

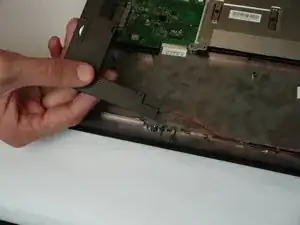

После снятия блока динамика с обеих сторон удалите ленту, фиксирующую центральную проводку в середине корпуса Chromebook.

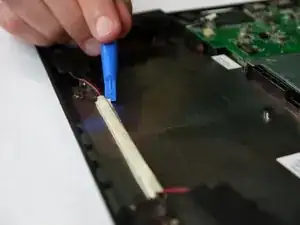

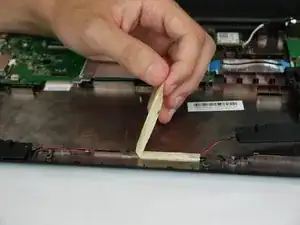

С помощью пластикового инструмента для вскрытия или лопатки подденьте край ленты и проведите инструментом, пока лента не будет снята.

Осторожно извлеките провод из его оболочки.

Динамик теперь отключён безопасно.
