Замена дочерней платы ASUS Chromebook C424MA-DH48F
Это ASUS Chromebook (модель C424MA-DH48F). В этом руководстве показано, как заменить дочернюю плату в ASUS Chromebook.
Также называемая платой-«пиггибэк» или дочерней картой, дочерняя плата — это плата расширения, которая подключается непосредственно к материнской плате и добавляет дополнительные функции.
Причины заменить дочернюю плату включают в себя:
- Потеря производительности
- Внезапные зависания
- Повреждение водой
- Физические повреждения
Шаг 1
С помощью крестовой отвертки Phillips #0 отвинтите одиннадцать винтов 6,9 мм, которые фиксируют нижнюю крышку.
Убедитесь, что все винты на этой стороне вынуты, поскольку под наклейкой или гарантийной пломбой может скрываться винт, который легко пропустить.
Вставьте монтажную лопатку в зазор между нижней крышкой и шасси.
Проведите лопатку по всему периметру ноутбука, пока нижняя крышка полностью не отстегнется.
Снимите нижнюю крышку.
Шаг 2
Используйте монтажный инструмент, чтобы приподнять серебристую фиксирующую планку, удерживающую разъем аккумулятора.
Выдвиньте разъем аккумулятора прямо из гнезда на материнской плате.
Шаг 3

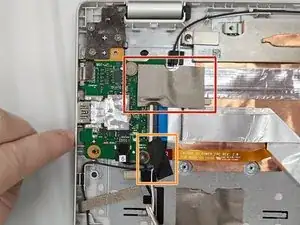

Снимите термоленту, закрывающую большой разъем ленточного кабеля на дочерней плате.
Снимите черную электроизоляционную ленту с малого I/O-разъема в правом нижнем углу дочерней платы.
Шаг 4

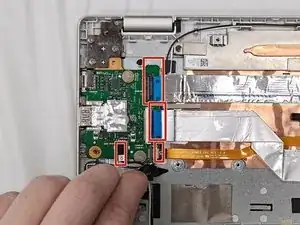

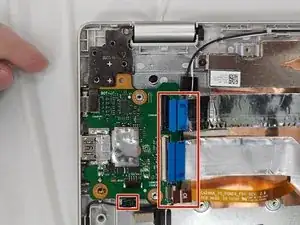

Отключите четыре разъема.
Кабели тонкие и хрупкие, обращайтесь с ними аккуратно, чтобы не порвать их.
Шаг 5

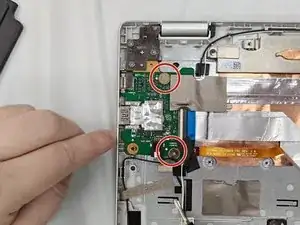

С помощью крестовой отвертки отверните два винта 1,9 мм, фиксирующие плату.
Шаг 6

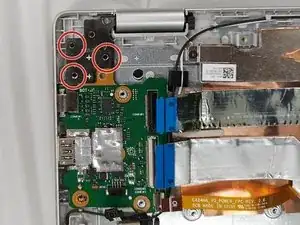

Снимите три винта 3,3 мм с кронштейна верхнего левого шарнира.
Шаг 7

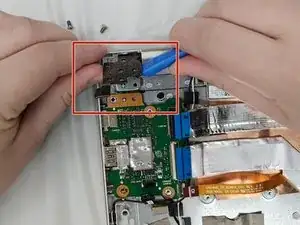

С помощью монтажного инструмента отведите кронштейн левого шарнира в сторону от дочерней платы.
Шаг 8

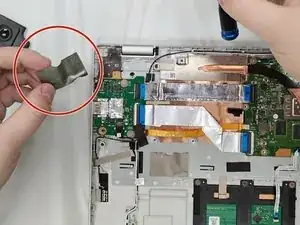

Снимите дочернюю плату, потянув её прямо вверх, затем назад в сторону материнской платы.
Заключение
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
