Замена материнской платы Asus Chromebook C300SA-DS02

Выключите ноутбук и убедитесь, что зарядное устройство отключено, прежде чем начинать.

Удалите восемь винтов Phillips #0 длиной 8,0 мм на нижней стороне ноутбука.

Удалите три винта Phillips #0 длиной 6,0 мм.

Откройте ноутбук.

С помощью лопатки iFixit подденьте по краям клавиатуру.

Поднимите клавиатуру и осторожно сдвиньте её к себе.

Не снимаете клавиатуру полностью. Она всё ещё подключена к задней панели парой ленточных кабелей.

Отключите два ZIF-коннектора, поддев запорную планку лопаткой и извлечением ленточного кабеля.

Снимите клавиатуру с ноутбука.

Удалите шесть винтов Phillips #0 длиной 5,6 мм вокруг аккумулятора.

Большим и указательным пальцами сожмите многожильный разноцветный кабель и отключите его от материнской платы.

Поднимите аккумулятор и выньте его из ноутбука.

Отключите от материнской платы черный и белый кабели.

Эти два провода подключаются к антенне в сборке дисплея. Белый кабель длиннее и подключается к нижнему разъему.

Снимите ленту, закрывающую кабель дисплея.

Аккуратно подтяните кабель к экрану и выньте его из коннектора.

С помощью отвёртки Phillips #0 удалите шесть винтов 5 мм на петлях дисплея сверху справа и слева.

Осторожно поднимите сборку дисплея вверх и отведите её от ноутбука.

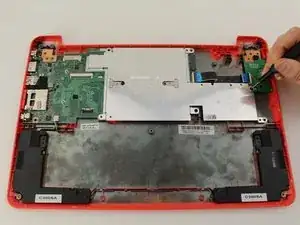

С помощью лопатки подденьте и отведите вверх черный и белый коаксиальные Wi‑Fi кабели от карты Wi‑Fi.

Удалите один винт Phillips #0 длиной 3,6 мм, крепящий карту Wi‑Fi.

Оттяните и поднимите карту Wi‑Fi, чтобы вынуть её из материнской платы.

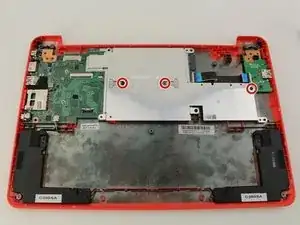

С помощью отвёртки Phillips #0 выкрутите три винта 3,6 мм из серебристого радиатора.

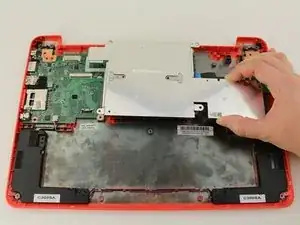

Снимите радиатор с материнской платы.

Снимите черную ленту с материнской платы, закрывающую серебристый плоский винт 4,2 мм.

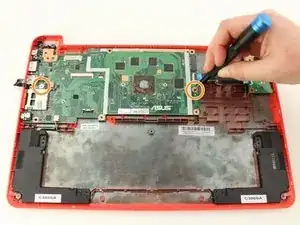

С помощью отвёртки Phillips #0 удалите винт 4,4 мм справа и серебристый плоский винт 4,2 мм слева из материнской платы.

Это б/у устройство, поэтому винты могут отличаться от оригинальных на Chromebook.

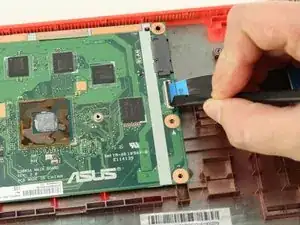

С помощью черной нейлоновой лопатки разблокируйте черную планку ZIF-коннектора, расположенного в средней правой части материнской платы.

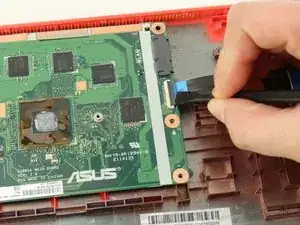

Снимите ленточный кабель, соединяющий материнскую плату с дочерней платой.

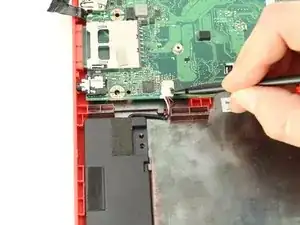

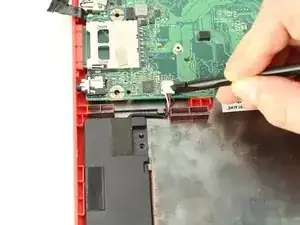

С помощью черной нейлоновой лопатки аккуратно извлеките разъём кабеля динамика из его крепления на материнской плате.

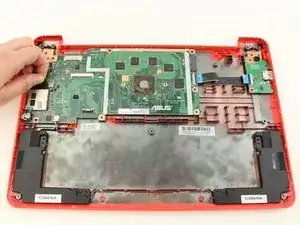

Пошатывая, вытяните материнскую плату из нижней части корпуса.
