Замена SSD в Dell XPS 15 9500
В этом руководстве показаны шаги, необходимые для замены M.2 SSD в ноутбуке Dell XPS 15 9500. M.2 SSD используется для хранения данных и операционной системы на этом ноутбуке. Следуйте этому руководству, если у вас заканчивается место на диске или если вы заметили снижение скорости хранения и хотите заменить накопитель. Можно использовать антистатический браслет, но это необязательно — процесс можно выполнить и без него.
Перед началом процедуры полностью выключите ноутбук. Для выполнения потребуется снять нижнюю панель ноутбука, открутить винт, удерживающий SSD, и вынуть SSD из разъёма.
Шаг 1
Снимите восемь винтов 3,0 мм с нижней панели с помощью отвёртки Torx T5.
Шаг 2
Осторожно вставьте монтажный инструмент в зазор между нижней панелью и корпусом и подденьте вертикально по периметру, пока панель не отщёлкнется от корпуса.
Поднимите нижнюю панель и отведите её от корпуса.
Шаг 3

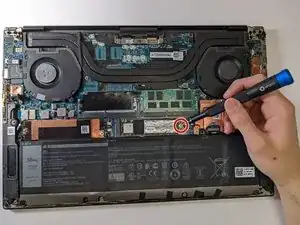

Используйте крестовую отвёртку Phillips #000, чтобы отвернуть один винт 3,0 мм на правой стороне SSD.
Шаг 4
Поднимите плату на несколько миллиметров, затем вытяните её прямо из разъёма.
Шаг 5
Если вы хотите установить второй SSD, под медной крышкой есть свободный разъём для дополнительного накопителя. Если вы просто заменяете существующий SSD, остановитесь на этом шаге.

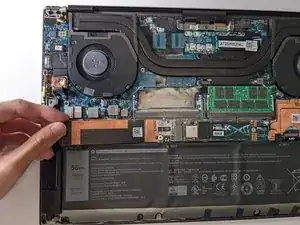

Используйте крестовую отвёртку Phillips #000, чтобы отвернуть один винт 3,0 мм на левой стороне слота для SSD.
Вытяните крышку прямо влево.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
