Замена разъема для наушников Dell XPS 15 9510
В этом руководстве вы узнаете, как заменить разъем для наушников в ноутбуке Dell XPS 15 9510. Если ваш разъем для наушников свободный, издает статический шум, воспроизводит звук только в одном ухе или полностью не работает, его замена может восстановить корректный звук.
Перед началом работы выключите ноутбук и отключите его от источника питания, чтобы избежать электрических повреждений. Этот ремонт включает в себя открытие устройства и работу с маленькими внутренними компонентами, поэтому работайте осторожно, чтобы не повредить близлежащие разъемы или цепи.
Шаг 1
Убедитесь, что ноутбук выключен и все кабели отключены перед началом ремонта.
Удалите восемь винтов по 3 мм с нижней части корпуса с помощью отвертки Torx T5.
Шаг 2
Металлический корпус XPS 15 9510 крайне острый, поэтому будьте осторожны, не проводите пальцами по краям при разборке ноутбука.
Вставьте пластиковую лопатку в щель между корпусом.
Если вставить пластиковую лопатку не удается, используйте металлическую лопатку, чтобы аккуратно создать небольшой зазор.
Проведите лопаткой по каждой стороне ноутбука.
Шаг 3
Металлический корпус XPS 15 9510 крайне острый, поэтому будьте осторожны, не проводите пальцами по краям при разборке ноутбука.
Снимите заднюю панель ноутбука и отложите ее в сторону.
Шаг 4
Используйте отвертку Phillips #00, чтобы удалить три винта, крепящих разъем для наушников к панели.
Легко поднимите разъем для наушников, чтобы убедиться, что он свободен от панели, но не тяните его сильно.
Обращайтесь с компонентом осторожно, чтобы не повредить близлежащие разъемы.
Шаг 5

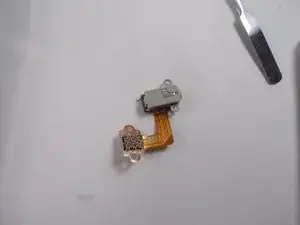

Осторожно снимите разъем для наушников с удаленной задней панели. Проверьте наличие оставшихся кабелей или соединений перед полной демонтажем. Установите старый разъем для наушников в сторону и подготовьте замену.
Шаг 6
Установите новый разъем для наушников на заднюю панель, совмещая его с отверстиями для винтов.
Закрепите три винта на месте с помощью отвертки Phillips #00.
Подключите любые кабели или разъемы, которые были отсоединены во время демонтажа.
Перед полной сборкой ноутбука протестируйте новый разъем для наушников, подключив пару наушников и воспроиз
Перевод руководства с ifixit.com
