Замена SSD на Dell XPS 7590

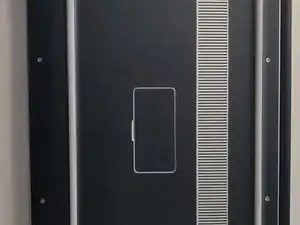

Переверните устройство другой стороной

Не путаитесь, что это устройство черного цвета, это всего лишь накладка

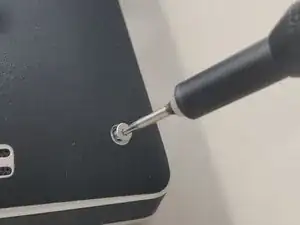

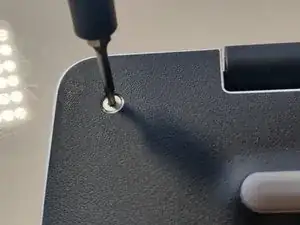

Возьмите отвертку Torx T5 и найдите 10 винтов Torx

Убедитесь, что это T5, чтобы не сорвать винты. Их может быть очень трудно выкрутить

Будьте осторожны, есть еще винты, не пытайтесь открывать пока!

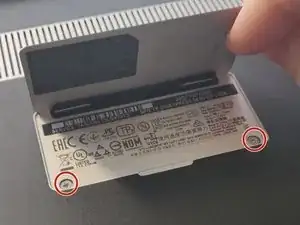

Откройте крышку на задней стороне ноутбука

Необходимо удалить два винта, пожалуйста, используйте отвертку Philips 0

Задняя панель может быть трудной для открытия

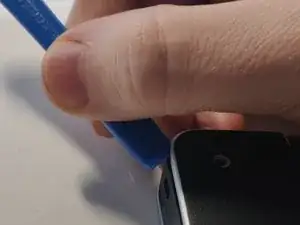

Вы можете использовать мягкий инструмент для поддувания, чтобы облегчить открытие ноутбука

Не вставляйте инструмент слишком глубоко, иначе можете сломать материнскую плату

Теперь вы должны иметь возможность снять заднюю панель

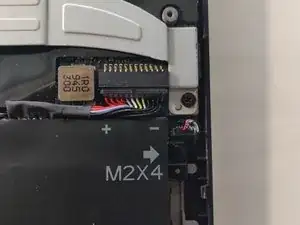

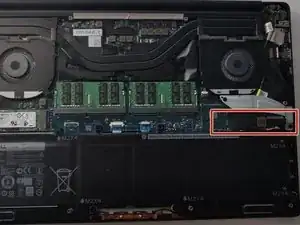

Найдите соединение батареи с материнской платой

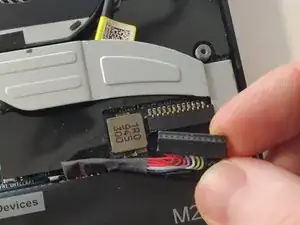

Отключите батарею перед выполнением любых действий

Вы можете использовать инструмент для поддувания, чтобы облегчить эту задачу

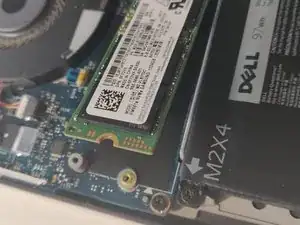

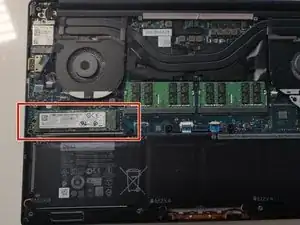

Найдите SDD на материнской плате

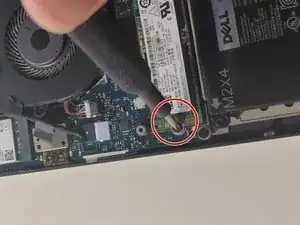

Используйте отвертку Philips 0 для удаления винта SDD

Выдвиньте SSD из его разъема.

Старайтесь не поднимать SSD сильнее, чем необходимо

При сборке убедитесь, что слот на SSD совмещен со слотом в разъеме. Не прикасайтесь к золотым контактам пальцами.

Подключите батарею и соберите устройство обратно
