Замена жёсткого диска Dell XPS 15-L502X
Это руководство включает работу с мелкими компонентами и компонентами для хранения данных. Работайте аккуратно и соблюдайте меры предосторожности против статического электричества при обращении с этими деталями.
Шаг 1
Перед тем как поддеть крышку, возможно, потребуется сначала вынуть винт, расположенный в отсеке батареи (M2X3), и освободить две защёлки. Если не освободить защёлки, крышку можно сломать.
Сначала подденьте верхнюю часть крышки, вставив лопатку между крышкой и основанием компьютера.
Когда лопатка окажется между крышкой и основанием компьютера, подденьте оставшийся выступ, окружающий клавиатуру.
Трещащие звуки нормальны. Будьте осторожны и не торопитесь при снятии этой панели.
Шаг 2
Просуньте пальцы под крышку. Затем аккуратно снимите крышку с компьютера.
Тачпад соединён с остальной частью компьютера двумя кабелями под крышкой. Эти кабели необходимо отсоединить перед тем, как полностью снять крышку.
Шаг 3
Отсоедините кабели, подключённые к тачпаду, перевернув вверх чёрные защёлки, фиксирующие каждый кабель.
Освободить эти кабели можно вручную или с помощью лопатки.
Шаг 4

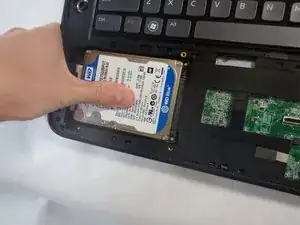

Сдвиньте жёсткий диск от тачпада, чтобы отключить/отсоединить его.
Шаг 5

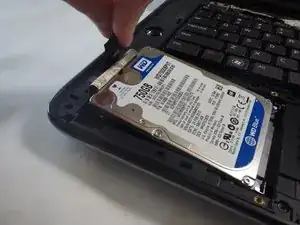

Поднимите и вытащите язычок, чтобы извлечь жёсткий диск.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
