Руководство по замене порта зарядного устройства Dell XPS 15 7590
Этот гид проведет вас через процесс замены порта зарядного устройства (адаптера переменного/постоянного тока) в вашем Dell XPS 15 7590. Кратко говоря, необходимо снять заднюю крышку компьютера, получить доступ к порту зарядного устройства и отключить его, установить замену, а затем собрать компьютер. Процесс довольно простой, однако, так как заменяемый компонент мал и несколько хрупок, будьте осторожны при открытии и отключении старой детали, а также при подключении новой.
- Внимание: Этот ремонт включает работу с электронными компонентами, и неправильное выполнение шагов может привести не только к повреждению устройства, но и к легкому электрическому шоку. Пожалуйста, внимательно прочитайте шаги и все предупреждения о безопасности.
Шаг 1

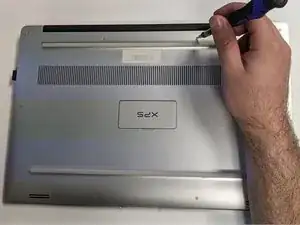

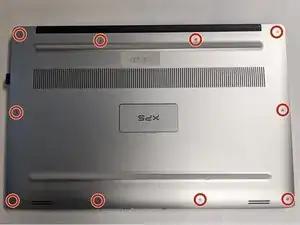

Убедитесь, что компьютер полностью выключен, и удалите десять винтов по 3 мм вокруг края задней крышки с помощью отвертки Torx T4.
Если компьютер не полностью выключен, это может привести к повреждению компьютера и легкому электрическому шоку при выполнении этого ремонта.
Шаг 2

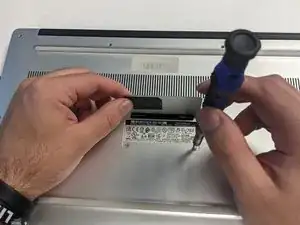

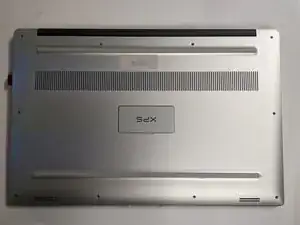

Поднимите вкладку XPS в центре и используйте отвертку Philips #0, чтобы удалить два винта по 8,5 мм под ней.
Шаг 3

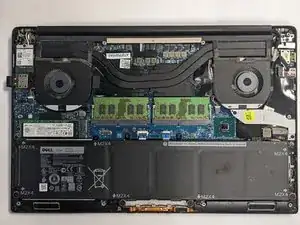

Снимите заднюю крышку с компьютера.
Шаг 4

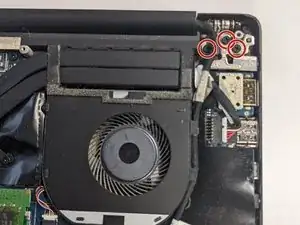

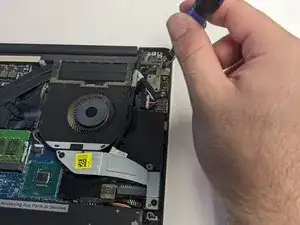

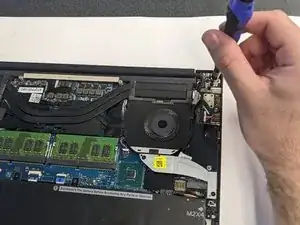

Используйте отвертку Philips #0, чтобы удалить три винта по 4 мм, указанные на изображении.
Шаг 5

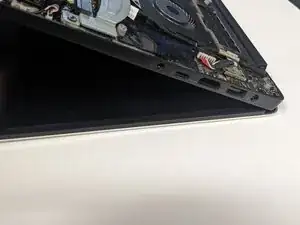

Откройте компьютер под углом от 30 до 45 градусов.
Этот шаг открывает доступ к порту зарядного устройства за счет небольшого приподнимания части, которую вы только что открутили.
Шаг 6

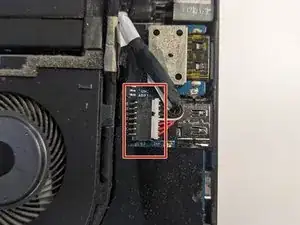

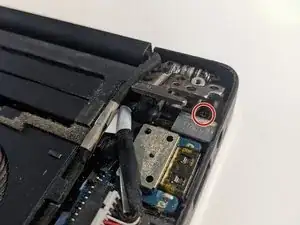

Используйте отвертку Philips #0, чтобы удалить указанный винт по 3 мм.
Это позволяет отключить замене порт зарядного устройства.
Шаг 7

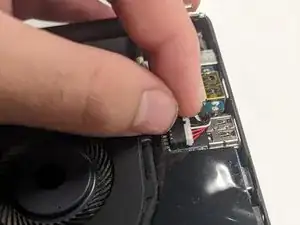

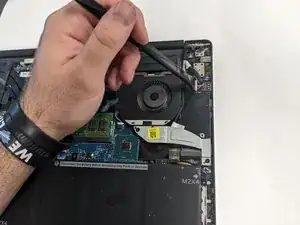

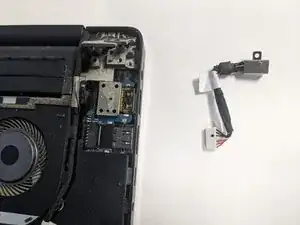

Осторожно отключите соединение порта зарядного устройства с помощью пластикового инструмента для открытия. Порт зарядного устройства теперь должен быть свободен от компьютера.
Шаг 8

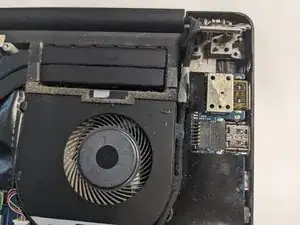

Подключите новый порт зарядного устройства на место старого, чтобы винтовые отверстия совпадали, как это было на шаге 6.
Заключение
Восстановите компьютер, выполнив шаги 1-6 в обратном порядке. После сборки устройства проверьте, что замена порта зарядного устройства прошла успешно.
