Замена сканера отпечатков пальцев HP EliteBook x360 1030 G3
В этом руководстве описано, как снять и заменить сканер отпечатков пальцев для HP EliteBook x360 1030 G3.
Сканер отпечатков пальцев позволяет блокировать и разблокировать компьютер с помощью отпечатка пальца. Неисправный сканер просто не считывает отпечаток, что может создать проблему при разблокировке или блокировке компьютера.
Перед снятием сканера проверьте, нет ли на нём загрязнений или посторонних частиц. Очистка сканера может быть простым решением проблемы. Если очистка не помогает, обязательно выключите ноутбук перед попыткой замены.
Шаг 1
Обязательно выключите устройство и отключите питание перед началом ремонта.
Закройте ноутбук и переверните его так, чтобы экран был на поверхности стола, а задняя крышка — к вам.
Снимите винт 3,3 мм возле верхней части петли, используя отвертку T5 Torx.
Снимите оставшиеся четыре винта 7,3 мм той же отверткой.
Шаг 2
Отделите нижнюю крышку от ноутбука, начиная с верхнего угла и продвигаясь по периметру.
Пластиковые защёлки при отделении могут издавать треск — это нормально.
Шаг 3
Снимите пять винтов 3,7 мм, удерживающих аккумулятор, используя крестовую отвертку Phillips #00.
Обязательно держите винты в порядке, они будут повторно использованы при установке аккумулятора.
Шаг 4
Аккуратно потяните белый пластиковый разъём аккумулятора на себя, пока он не выйдет из порта.
Не тяните за провода; это может повредить разъём.
Шаг 5
Осторожно поднимите аккумулятор с посадочного места.
Шаг 6
Снимите шесть винтов 1,95 мм JIS #000, фиксирующих металлическую рамку тачпада.
Шаг 7

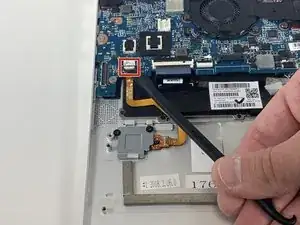

Подденьте небольшой белый ZIF-разъём спуджером или пальцем и приподнимите его спереди.
Поднимайте только белую защёлку, фиксирующую гибкий плоский кабель, убедившись, что узел остаётся закреплённым на плате.
Шаг 8

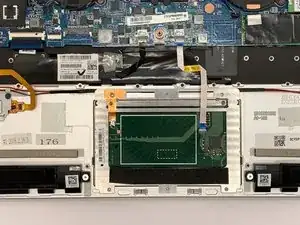

Оттяните жёлто-оранжевую ленту.
Шаг 9
Поднимите тачпад с платы за металлическую рамку.
Шаг 10
Снимите два винта 3,52 мм JIS #000 с левого динамика.
Динамики магнитные, поэтому аккуратно снимите их с магнитного посадочного места.
Шаг 11

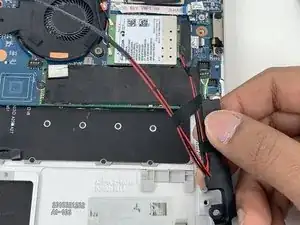

Проследите за красно‑чёрным проводом — вы увидите два проводных держателя.

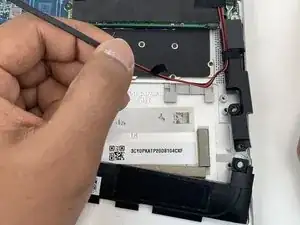

Используйте спуджер, сдвиньте держатель и выведите провод из скоб, затем выньте его.
Шаг 12
Снимите два винта 3,52 мм JIS #000 с правого динамика и аккуратно извлеките его с магнитного посадочного места.
Снимите чёрную ленту вокруг провода вручную.
Используйте спуджер, сдвиньте держатель и выведите провод из скоб, затем выньте его.
Шаг 13

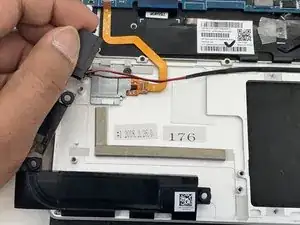

Снимите чёрную ленту с материнской платы вручную.
Осторожно отсоедините зелёный и белый разъём проводов вручную, затем аккуратно отсоедините красно‑чёрный разъём проводов.
Шаг 14

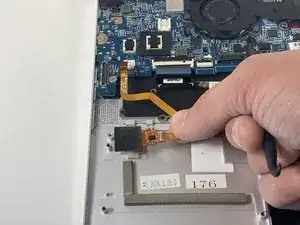

Используйте Halberd Spudger, чтобы приподнять язычок ZIF‑разъёма и освободить ленту сканера отпечатков пальцев.
Не снимайте пластиковой защёлки с платы. Она только откидывается вверх, чтобы освободить гибкий провод.
Шаг 15
Выверните два винта 2,39 мм JIS #000 против часовой стрелки.
Шаг 16

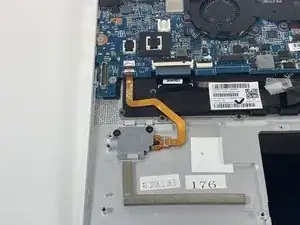

Поднимите металлическую крышку и затем вытяните её из пластикового держателя в направлении материнской платы.
Шаг 17

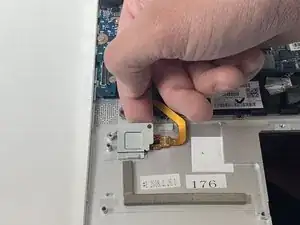

Поднимите весь компонент с платы.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
