Замена динамиков HP EliteBook x360 1030 G3

Перед началом ремонта обязательно выключите устройство и отключите его от сети.

Закройте ноутбук и переверните его так, чтобы экран находился на поверхности стола, а задняя панель была обращена к вам.

Открутите один винт длиной 3,3 мм рядом с верхней частью шарнира с помощью отвёртки Torx T5.

Открутите остальные четыре винта длиной 7,3 мм с помощью той же отвёртки.

Отделите нижнюю крышку от ноутбука, начиная с верхнего угла и постепенно двигаясь вдоль края.

При разъединении пластиковые защёлки могут издавать треск, но это нормально.

Открутите пять винтов длиной 3,7 мм, которые крепят аккумулятор, с помощью крестовой отвёртки №00.

Аккуратно храните винты, так как они будут использоваться при следующей установке аккумулятора.

Осторожно потяните белый пластиковый разъём аккумулятора на себя, пока он не отсоединится от порта.

Не тяните за провода — это может привести к повреждению.

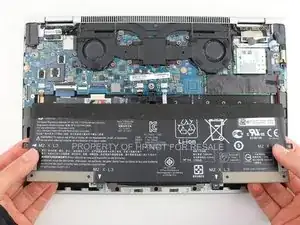

Аккуратно поднимите аккумулятор из его посадочного места.

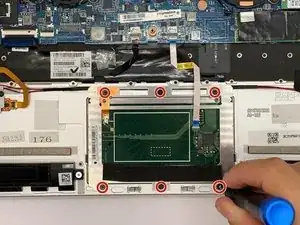

Открутите шесть винтов длиной 1,95 мм JIS №000, которые крепят металлическую рамку тачпада.

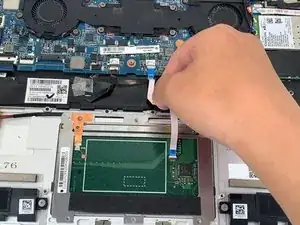

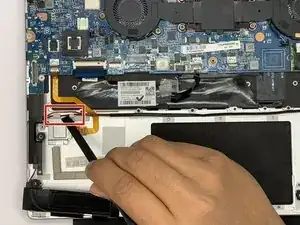

Поднимите маленький белый разъём ZIF спереди с помощью лопатки или пальца.

Поднимайте только белую защёлку, фиксирующую гибкий плоский кабель, убедитесь, что разъём остаётся надёжно закреплён на плате.

Аккуратно потяните в сторону жёлто-оранжевую полосатую ленту.

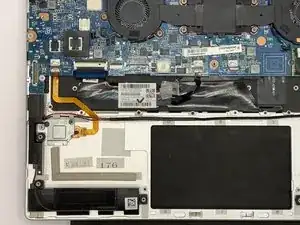

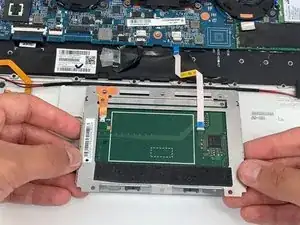

Поднимите тачпад от платы компьютера за металлическую рамку.

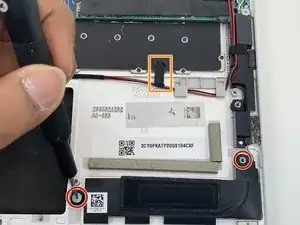

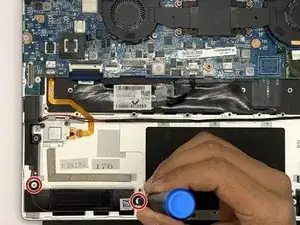

Открутите два винта длиной 3,52 мм JIS №000 от левого динамика.

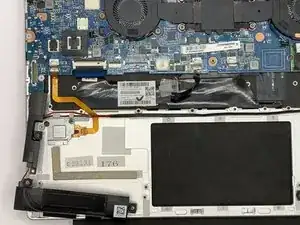

Динамики прикреплены магнитами, поэтому осторожно извлеките их из магнитных посадочных мест.

Следуя по красному и чёрному проводам, найдите две скобы для проводов.

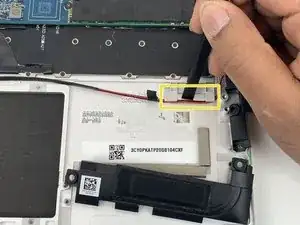

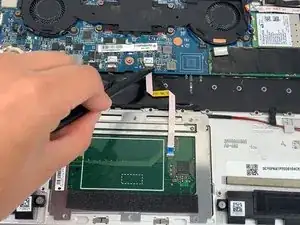

Используя лопатку, сдвиньте провод и вытолкните его из скоб, затем извлеките.

Открутите два винта длиной 3,52 мм JIS №000 от правого динамика и осторожно извлеките его из магнитного посадочного места.

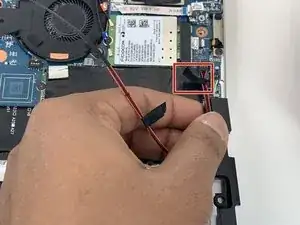

Руками удалите чёрную ленту, обернутую вокруг провода.

Используя лопатку, сдвиньте провод и вытолкните его из скоб, затем извлеките.

Руками удалите чёрную ленту с материнской платы.

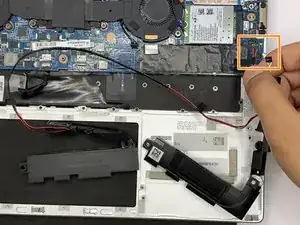

Аккуратно отключите зелёный и белый провод, затем руками аккуратно отключите красный и чёрный провод.
