Замена материнской платы HP EliteBook 1040 G4

Используйте отвертку Torx T5, чтобы выкрутить восемь винтов длиной 5 мм, закрепляющих заднюю крышку на шасси.

Поднимите заднюю крышку и снимите её с устройства.

Используя крестовую отвертку Phillips #00, выкрутите восемь винтов длиной 4 мм, крепящих аккумулятор к материнской плате.

С помощью пластикового демонтажного инструмента аккуратно отсоедините разъём питания батареи от гнезда, медленно поднимая контакты с каждой стороны до их освобождения.

Поднимите и извлеките аккумулятор из устройства.

Используя крестовую отвертку Phillips #00, выкрутите один винт длиной 5 мм, фиксирующий SSD к материнской плате.

Поднимите SSD и выньте его из устройства.

Используя крестовую отвертку Phillips #0, выкрутите два серебристых винта длиной 5 мм, окружающих вентилятор.

Верхний левый винт может быть скрыт под защитной лентой.

Снимите электроленту, чтобы обнажить винты радиатора.

Используя крестовую отвертку Phillips #0, открутите четыре винта, крепящие радиатор к материнской плате.

Аккуратно отсоедините разъём, вынув его из слота.

Осторожно снимите провода с зажима слева от вентилятора.

Поднимите и извлеките узел вентилятора и радиатора из устройства.

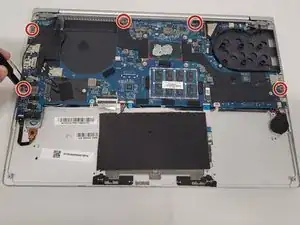

Используя крестовую отвертку Phillips #0, выкрутите пять черных винтов длиной 4 мм, крепящих материнскую плату к корпусу.

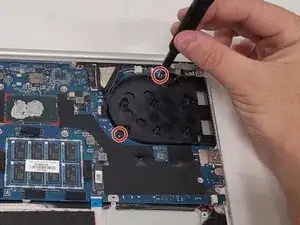

Используя ту же крестовую отвертку Phillips #0, выкрутите два серебристых винта длиной 6,5 мм из держателя второго вентилятора.

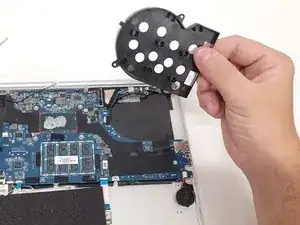

Удалите держатель вентилятора из устройства.

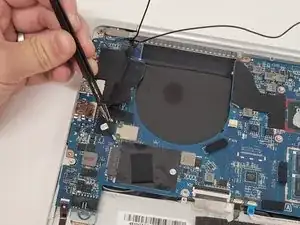

Аккуратно отсоедините кабели "Main" и "Aux" от двухдиапазонного беспроводного модуля.

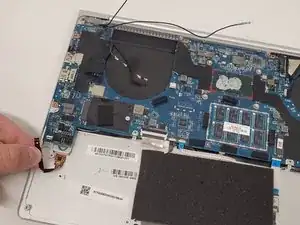

Снимите ZIF-разъём в нижнем левом углу материнской платы, поднимая маленькую серую защёлку, затем вытяните разъём из слота.

Для получения дополнительной информации о правильном отключении и снятии разъёмов Zero Insertion Force (ZIF) посетите это руководство.

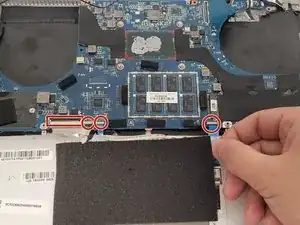

Отключите и снимите четыре ZIF-разъёма из средней нижней части материнской платы, подняв маленькие фиксирующие защёлки, затем вытянув разъёмы из их слотов.

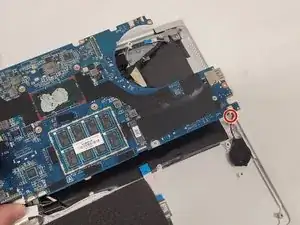

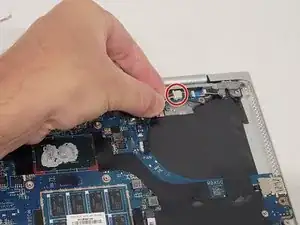

Снимите контактный разъём в верхнем правом углу материнской платы.

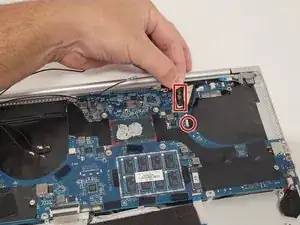

Снимите ZIF-разъём в верхнем правом углу материнской платы, подняв фиксирующую защёлку, затем вытянув разъём из слота.

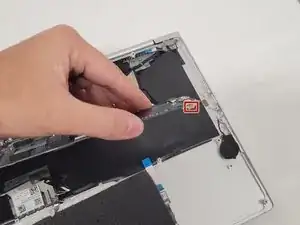

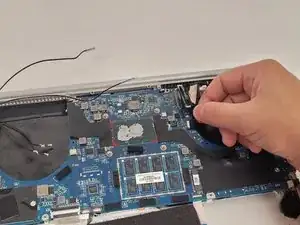

Снимите контактные разъёмы в верхнем правом углу материнской платы, поднимая их строго вертикально вверх. Удлинённый верхний разъём имеет вытягивающую язычок для удобства извлечения.

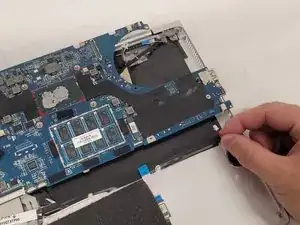

Снимите контактный разъём батарейки часов реального времени с нижней стороны материнской платы.

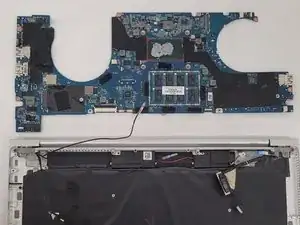

Осторожно поднимите и извлеките материнскую плату.
