Замена материнской платы HP EliteBook x360 1030 G3

Обязательно выключите устройство и отключите его от питания перед началом ремонта.

Закройте ноутбук и переверните его так, чтобы экран был на поверхности стола, а задняя панель — обращена к вам.

Снимите винт 3,3 мм возле верхней части петли с помощью отвертки Torx T5.

Снимите оставшиеся четыре винта 7,3 мм той же отверткой.

Отделите нижнюю крышку от ноутбука, начиная с верхнего угла и продвигаясь по периметру.

При отсоединении пластиковых защёлок могут слышаться щелчки — это нормально.

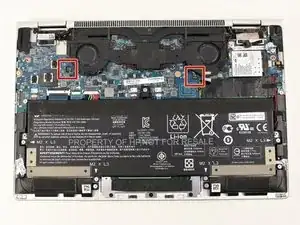

Снимите пять винтов 3,7 мм, удерживающих аккумулятор, с помощью крестообразной отвертки Phillips #00.

Обязательно сохраните винты отдельно, они будут использованы при следующей установке аккумулятора.

Аккуратно потяните белый пластиковый разъём аккумулятора на себя, пока он не выйдет из порта.

Не тяните за провода; это может повредить их.

Осторожно поднимите аккумулятор и извлеките его из посадочного места.

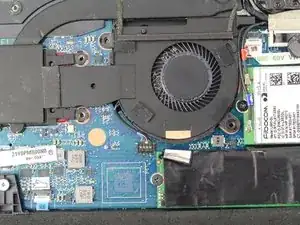

Используйте крестообразную отвертку Phillips #1, чтобы снять четыре винта 3,5 мм возле середины конструкции вентилятора.

Той же отверткой снимите оставшиеся пять винтов 3,9 мм.

Перед извлечением вентилятора определите два провода, соединяющие вентилятор с материнской платой.

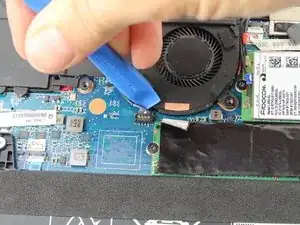

Для каждого из них используйте пластиковый инструмент для вскрытия, чтобы поднять чёрный корпус разъёма вверх и вынуть его из порта.

Не тяните за провода; это может повредить их.

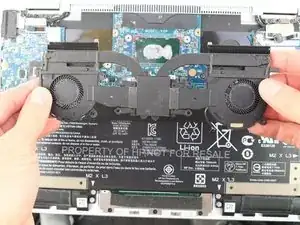

Сдвиньте узел вентилятора в вашу сторону; когда верхний край вентилятора выйдет из вентиляционной решётки, вентилятор полностью извлечён.

Поднимите чёрную ленту, закрывающую твердотельный накопитель.

Снимите винт 2,4 мм с помощью крестообразной отвертки Phillips #00.

Сдвиньте твердотельный накопитель влево и извлеките его из разъёма.

Будьте осторожны при извлечении накопителя — изгиб контактов может сделать его непригодным для использования.

Отсоедините мелкие провода, подключенные к плате, поднимая концы строго вверх. Провода удерживаются трением и должны легко отщелкнуть.

Эти провода нужно бережно обрабатывать, так как это антенны мобильной связи/WWAN.

Запомните, какой провод куда подключён — их перепутывание приведёт к отключению мобильной связи/WWAN.

Снимите винт 2,4 мм, удерживающий плату, с помощью крестообразной отвертки Phillips #00.

Осторожно выньте плату, сдвинув её влево.

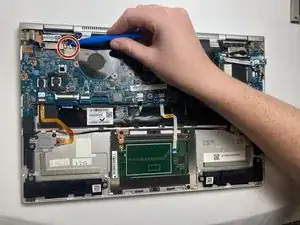

Снимите один винт 5 мм, удерживающий крышку HDMI-порта, с помощью крестообразной отвертки Phillips #0.

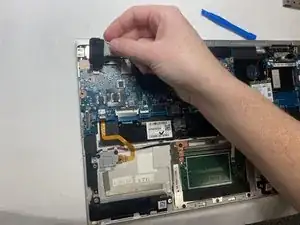

Поднимите и снимите крышку HDMI-порта.

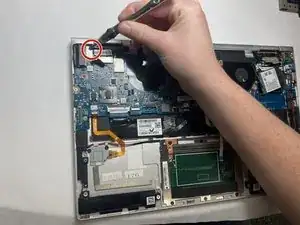

Отключите красный и синий провода дисплея с помощью инструмента для вскрытия iFixit.

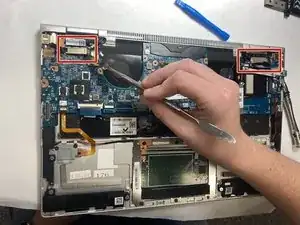

Отсоедините разъём проводов дисплея с помощью нейлоновой лопатки. Повторите с другой стороны.

Поднимите пять белых зажимов проводов и один чёрный зажим с помощью инструмента для вскрытия iFixit.

Отсоедините провода, подключённые к материнской плате.

Снимите два винта 5 мм, которые удерживают материнскую плату, используя крестообразную отвертку Phillips #1.

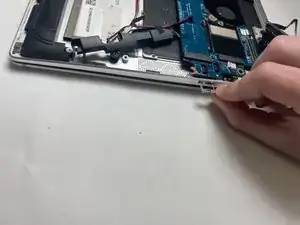

Нажмите на слот SD-карты.

Извлеките слот SD-карты.

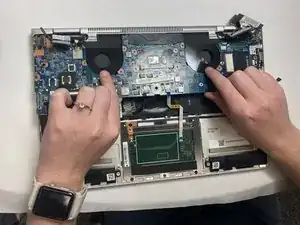

Осторожно извлеките материнскую плату из устройства, сдвинув её от петли ноутбука и подняв вверх. Снимите синюю липкую пену с задней стороны материнской платы.
