Замена экрана HP EliteBook x360 1030 G3
В этом руководстве описывается, как снять экран с ноутбука.
В мануале не объясняется, как снять весь дисплей. За информацией по замене модуля дисплея обратитесь к сервисному руководству HP.
Шаг 1
Перед началом работы убедитесь, что ноутбук полностью выключен.

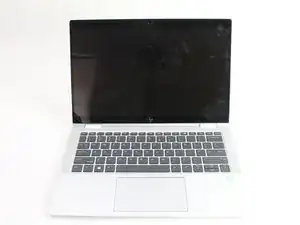

Откройте ноутбук и поверните экран так, чтобы он был обращён к вам.

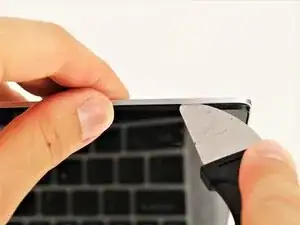

Медленно вставьте отвёртку-лопатку между чёрной рамкой экрана и серебристой задней панелью дисплея, затем поверните её вверх и от себя, пока панели не разъединятся.
Если экран не повреждён, существует риск его повредить. Выполняйте этот шаг с осторожностью, контролем и вниманием.
Шаг 2

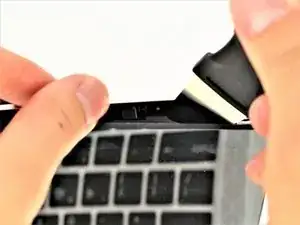

Вставьте лопатку обратно и медленно поворачивайте её, чтобы продолжить разъединение экрана.

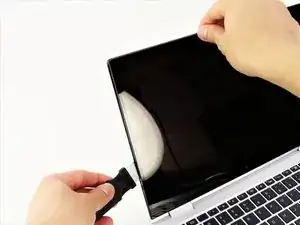

Продолжайте вдоль края, пока верхний край и боковые стороны полностью не отсоединятся.

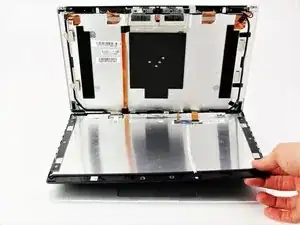

Установите верхний край экрана на клавиатуру.
Шаг 3

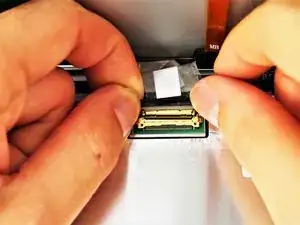

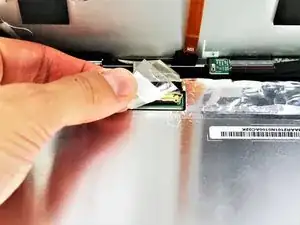

Отклейте ленту от золотого разъёма провода слева.
Шаг 4
На передней части разъёма находится тонкая поворотная планка, фиксирующая колодку проводов. Используйте ноготь или тонкий предмет, чтобы поднять планку и отвести её в сторону.
Воспользуйтесь планкой, чтобы выдвинуть колодку проводов от себя и извлечь её из разъёма.
Шаг 5

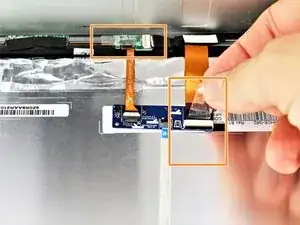

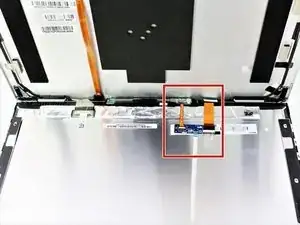

Найдите группу разъёмов справа.

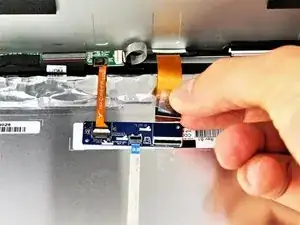

Отклейте ленту от разъёма с более толстым оранжевым жгутом проводов и от разъёма на небольшой зелёной плате.
Шаг 6
Используйте ноготь или тонкий предмет, чтобы поднять маленькую белую защёлку на передней части разъёма.

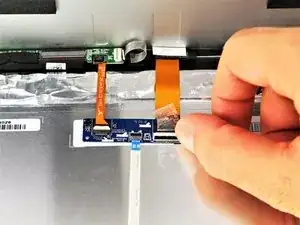

Сдвиньте оранжевый жгут проводов от себя и извлеките его из разъёма.
Шаг 7

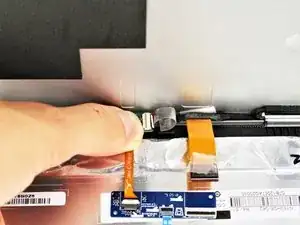

Используйте ноготь или тонкий предмет, чтобы поднять маленькую белую защёлку на конце разъёма на зелёной плате.
Сдвиньте жгут проводов вправо и извлеките его из разъёма.

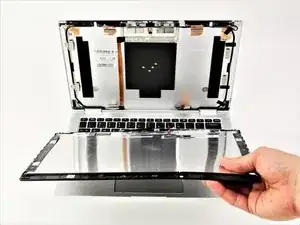

Осторожно приподнимите и снимите экран.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
