Замена системной платы Dell Latitude 3500

10 винтов удерживают заднюю крышку на месте — они остаются в крышке.

Использование лопатки поможет быстро справиться с этим шагом.

Отключите кабель аккумулятора от материнской платы.

Удалите 4 винта, удерживающие его на месте.

Теперь аккумулятор можно вынять из устройства.

Отключите разъем вентилятора.

Отключите кабель VGA.

Отключите кабель дисплея.

После удаления этих 2 винтов вентилятор поднимется, если кабели будут убраны в сторону.

Ослабьте 7 винтов в порядке, указанном на радиаторе [1, 2, 3, 4, 5, 6, 7].

Выньте радиатор из устройства.

Чтобы заменить эти винты: установите радиатор, выровняйте отверстия для винтов, затем закрутите винты в том же порядке, в каком они указаны на радиаторе.

Держит карту и фиксирует антенну на месте.

Осторожно извлеките две антенны из их гнезд.

Карта должна легко выскользнуть для замены.

1 винт.

1 винт.

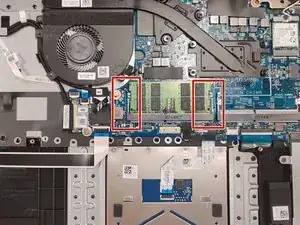

Две зажимы удерживают модуль оперативной памяти на месте, как только они будут сдвинуты, модуль выскользнет из гнезда и может быть заменен.

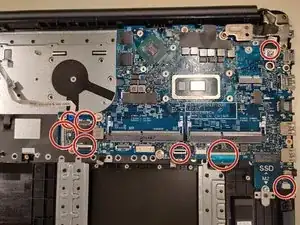

8 оставшихся подключений: плата IO, плата VGA, плата кнопки питания, шлейф дисплея, тачпад, клавиатура, динамики и PWR.

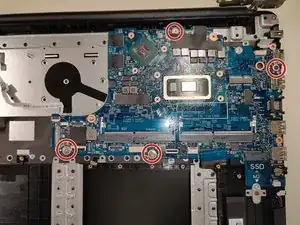

Всего 4 винта.

Плата затем поднимется.
