Замена платы кнопки питания Dell Latitude 3500
Шаг 1
10 винтов удерживают нижнюю крышку на месте — они остаются в нижней крышке.
Шаг 2
Использование лопатки значительно упростит этот шаг.
Шаг 3
Отсоедините кабель аккумулятора от материнской платы.
Удалите 4 винта, удерживающие его на месте.
Теперь аккумулятор можно вынуть из устройства.
Шаг 4

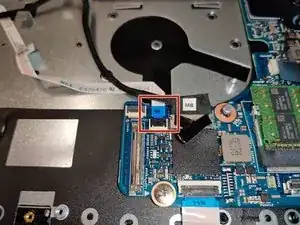

Отключите разъем вентилятора.
Отключите кабель платы VGA.
Отключите кабель ЖК-дисплея.
Шаг 5

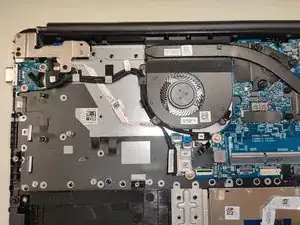

После удаления этих 2 винтов вентилятор поднимется, если кабели будут убраны в сторону.
Шаг 6
Вставьте сюда необходимые сведения.

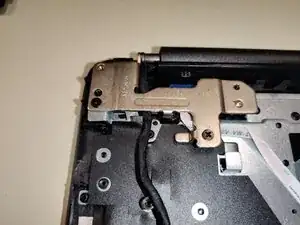

Шаг 7
Всего 2 винта.
Шаг 8
Всего 2 винта.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
