Замена клавиатуры Dell Latitude 3510

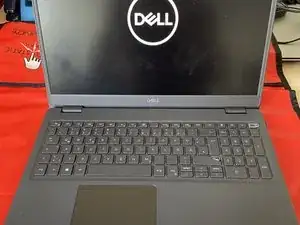

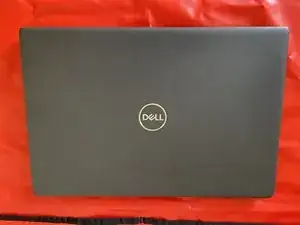

Сначала выключите систему и закройте экран.

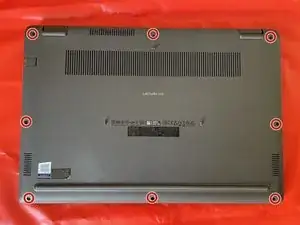

Переверните ноутбук — на нижней крышке вы найдёте 8 винтов с крестообразной головкой, которые необходимо открутить.

Интересно, что винты не вынимаются полностью, а остаются в нижней крышке.

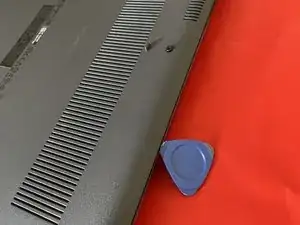

С помощью лопатки найдите зазор между крышками C и D и аккуратно пройдитесь по бокам.

Когда лопаткой пройдены все стороны, можно аккуратно снять корпус.

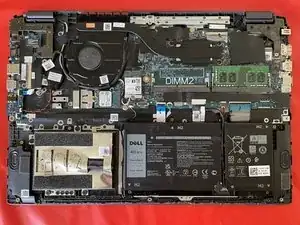

Корпус открыт, но прежде чем делать что-то неосторожное, сначала отключите аккумулятор.

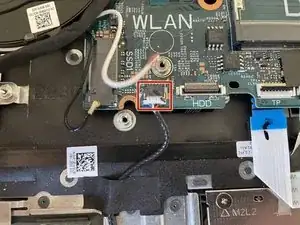

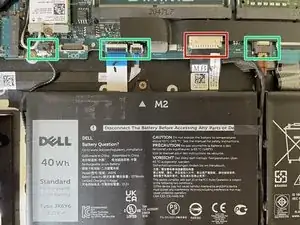

Разъём аккумулятора (красная рамка) можно отсоединить ногтями или лопаткой.

Шлейфы (зелёная рамка) можно отсоединить сейчас. Поднимите фиксатор и аккуратно вытяните шлейф из гнезда.

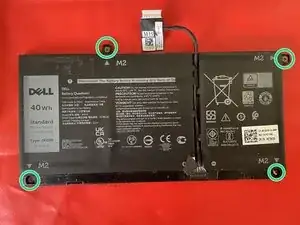

Перед тем как извлечь аккумулятор из шасси, нужно выкрутить четыре винта.

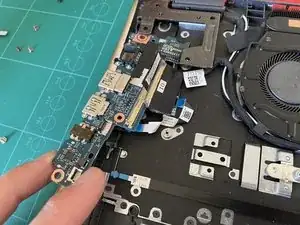

Плата расширения с USB-портами, разъёмом наушников, Ethernet и слотом для SD-карты подключена к материнской плате через шлейфы.

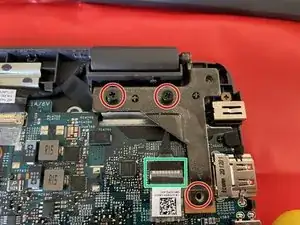

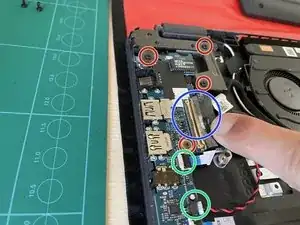

Открутите винты петли дисплея (красный круг), затем шлейфы (зелёный круг) можно отсоединить, подняв фиксатор.

Большой разъём (синий круг) подключается к основной плате и имеет металлическую защёлку, которую также нужно поднять для отсоединения.

Когда все винты и шлейфовые соединения сняты, маленькая плата может быть извлечена.

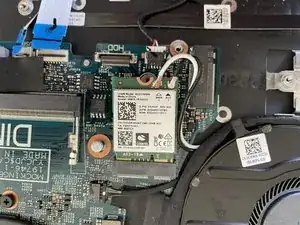

SSD и модуль Wi‑Fi выполнены в формате M.2 и просто выкручиваются.

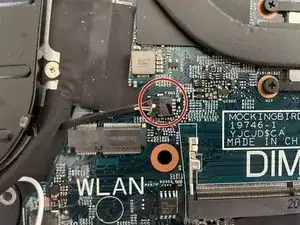

Будьте осторожны при отсоединении антенных коннекторов от карты Wi‑Fi.

Пока вы здесь, можно открутить последние винты петли дисплея (красный круг) и отключить разъём питания.

К этому моменту все видимые винты на материнской плате должны быть удалены (радиатор с трубками снимать не нужно).

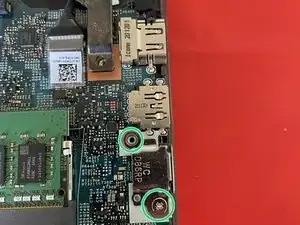

Винты на правой стороне (зелёный круг) всё ещё удерживают плату на месте.

Чтобы отсоединить разъём дисплея, снова найдите металлическую защёлку (синий круг) и аккуратно оттяните разъём от неё.

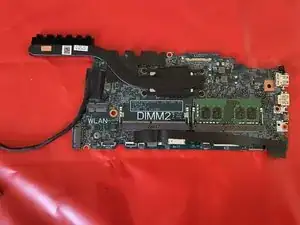

Если ещё не сделано, отсоедините последние разъёмы от материнской платы, чтобы можно было снять её с крышки C.

Внимание: это может быть проще с уже снятой сборкой дисплея. Чтобы снять её, аккуратно откройте экран, и она отойдёт.

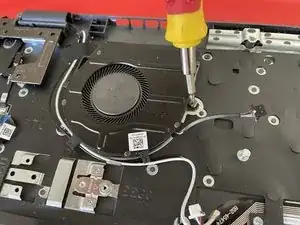

Вентилятор закреплён всего двумя винтами.

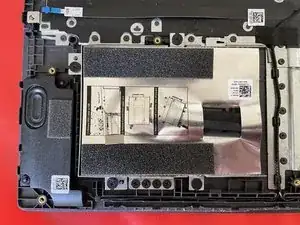

Корпус для жёсткого диска позволяет установить второй накопитель — извлеките его, выкрутив четыре винта.

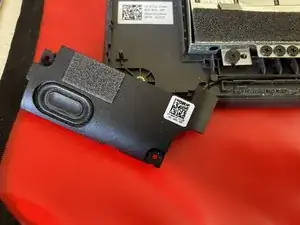

Два динамика не закреплены винтами, а зажаты резиновыми кольцами.

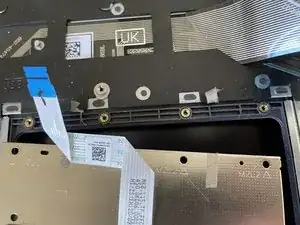

Тачпад крепится семью винтами. Начните со ослабления трёх передних и снимите скобу.

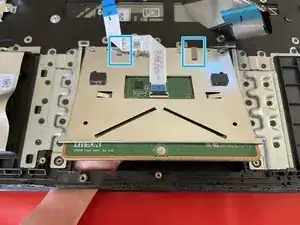

После выкручивания всех винтов тачпад всё ещё держится на двух полосках клея.

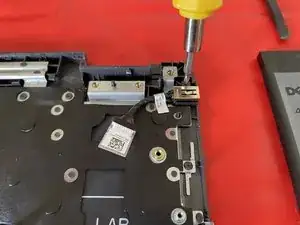

Дисплей к этому моменту должен быть снят. Это даёт удобный доступ к разъёму питания, который закреплён одним винтом.

На левой стороне корпуса можно найти дополнительные шлейфы.

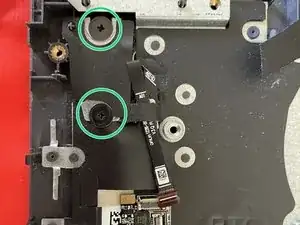

Шлейфы, которые мы только что отключили, подключены к кнопке питания. Чтобы снять её, нужно открутить два винта с плоской головкой (зелёный круг).

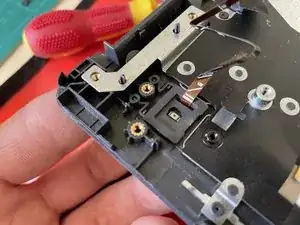

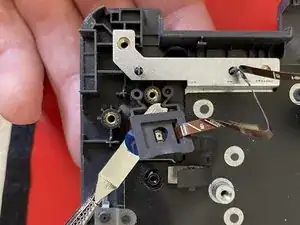

Небольшая металлическая скоба скрывает кнопку питания.

Чтобы вынуть кнопку из крышки C, аккуратно подденьте её лопаткой.

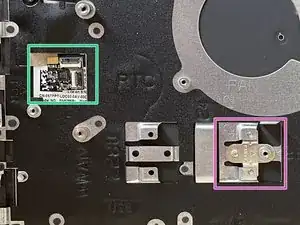

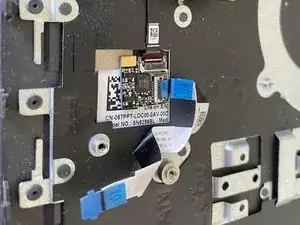

Последние детали, которые нужно снять — это маленькая переходная платка между кнопкой питания и платой расширения (зелёный прямоугольник) и скоба SSD (розовый прямоугольник). Переходную плату легко снять лопаткой, а скоба извлекается, если её нажать вниз.

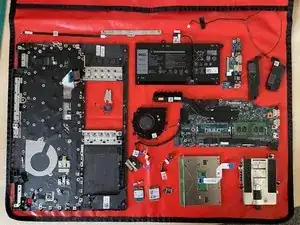

Теперь все части с крышки C и, следовательно, клавиатура должны быть сняты и могут быть перенесены на новую клавиатуру.

К сожалению, клавиатуру нельзя отделить от крышки C. Для сборки выполните все шаги в обратном порядке. Удачного ремонта!
