Замена экрана Dell Latitude 3520
Используйте это пошаговое руководство для замены экрана ноутбука Dell Latitude 3520. Если вы испытываете частые темные экраны или проблемы с видимостью, возможно, пришло время для замены.
Шаг 1
Нажмите на microSD-карту, чтобы извлечь её из слота.
Удалите microSD-карту из компьютера.
Шаг 2
Ослабьте девять винтов Phillips #0 размером 2 мм, которые крепят нижнюю крышку к корпусу.
С помощью пластикового инструмента приподнимите нижнюю крышку, начиная с углублений, расположенных в выемках рядом с петлями на верхнем крае нижней крышки.
Аккуратно поднимите и снимите нижнюю крышку.
Шаг 3

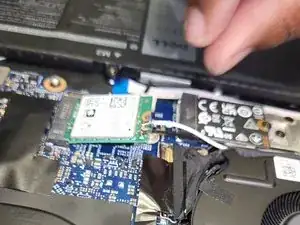

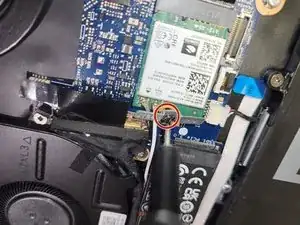

Удалите винт Phillips #0 размером 2 мм, который крепит кронштейн карты WLAN к карте WLAN на системной плате.
Поднимите и снимите кронштейн карты WLAN с карты WLAN, который фиксирует два антенны кабеля.

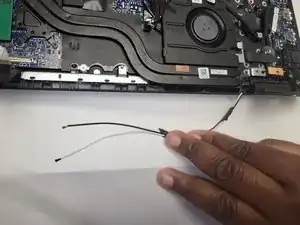

Отключите антенны кабели от разъемов на карте WLAN.
Отключите и извлеките карту WLAN из слота карты WLAN.
Шаг 4

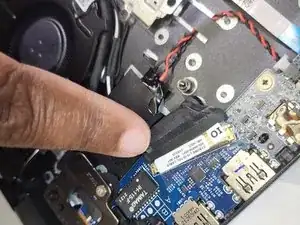

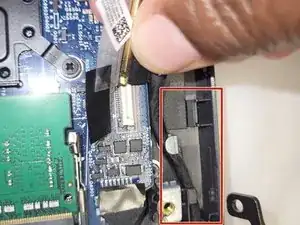

Снимите клейкую ленту, откройте защелку и отсоедините кабель ввода/вывода от разъема на системной плате.
Поднимите и снимите кабель ввода/вывода с узла.
Шаг 5

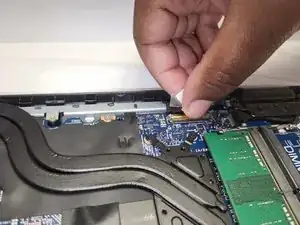

Отсоедините кабель дисплея от направляющих в узле.

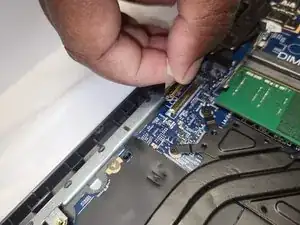

Снимите клейкую ленту, которая фиксирует кабель дисплея на месте.
Шаг 6

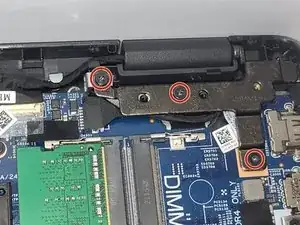

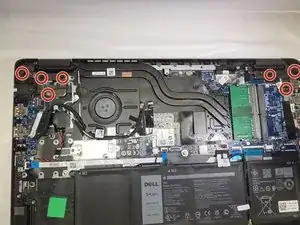

Удалите один винт Phillips #0 размером 4.55 мм и шесть винтов Phillips #0 размером 2.5 мм, которые крепят петли дисплея к системе.
Шаг 7
Поднимите левые и правые петли вверх, отталкивая их от узла.
Шаг 8

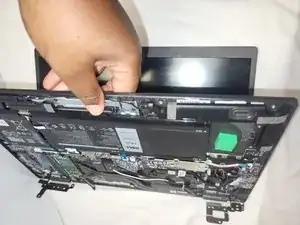

Поднимите узел от модуля дисплея.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
