Замена аккумулятора Dell Latitude 3510

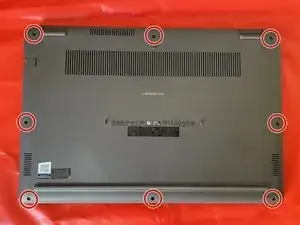

Переверните ваш Dell Latitude так, чтобы вы видели 8 отверстий для винтов, и открутите их как можно дальше.

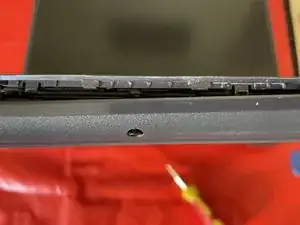

Так как винты закреплены в крышке, затягивайте до тех пор, пока они не ослабнут достаточно. Затем возьмите медиатор и вставьте его в зазор между нижней крышкой.

Проводите медиатором вдоль всего нижнего зазора, пока она не ослабнет, и затем снимите её — просто убедитесь, что все винты действительно откручены, чтобы избежать повреждений.

Чтобы снять нижнюю крышку, её нужно немного сдвинуть в стороны, так как она зафиксирована в центре платы.

Теперь, когда мы открыли устройство, положите его на стол так, чтобы оно выглядело как на втором фото.

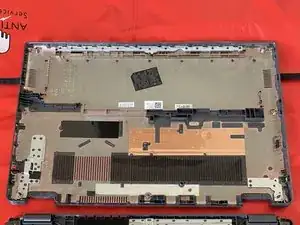

Нижняя часть теперь отделена от остальной части устройства. Уберите её в безопасное место.

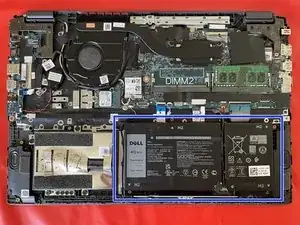

Аккумулятор обозначен синим прямоугольником. Чтобы извлечь его из устройства, вам нужно открутить четыре винта (зеленый круг) и отсоединить разъем (красный прямоугольник) от основной платы.

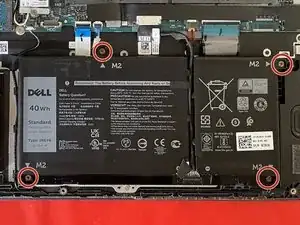

Найдите четыре винта, которые удерживают аккумулятор на месте. Они помечены M2 и стрелками. Открутите их все.

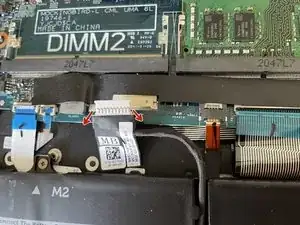

Соединение между аккумулятором и основной платой легко отсоединить, потянув за разъем, слегка покачивая его влево и вправо ногтями или лопаткой.

Не тяните за провода, а тяните за пластиковый разъем, чтобы избежать повреждений кабеля.

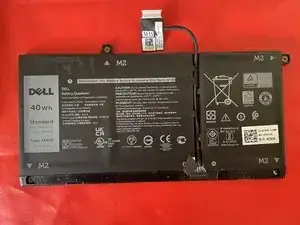

Поднимите аккумулятор и замените его на новый. Вы закончили!
