Замена радиатора Dell Latitude 3500

10 винтов удерживают нижнюю крышку на месте — они остаются в нижней крышке.

Использование лопатки облегчит этот шаг.

Отключите кабель аккумулятора от материнской платы.

Удалите 4 винта, удерживающих его на месте.

Теперь аккумулятор можно вынуть из устройства.

Отключите кабель вентилятора.

Отключите кабель платы VGA.

Отключите кабель LCD.

Как только эти 2 винта удалены, вентилятор можно будет извлечь, если провода будут убраны в сторону.

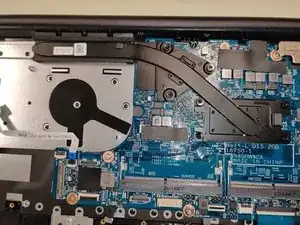

Ослабьте 7 винтов в указанном порядке, как отмечено на радиаторе [1, 2, 3, 4, 5, 6, 7].

Поднимите радиатор из устройства.

Чтобы установить эти винты: поместите радиатор, выровняйте отверстия под винты, затем затяните винты в том же порядке, в котором они помечены на радиаторе.
