Замена материнской платы ASUS Chromebook C300MA-DH01

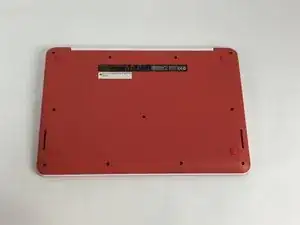

Переверните Chromebook так, чтобы нижняя часть устройства была обращена вверх.

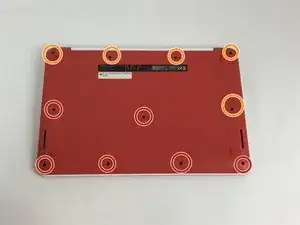

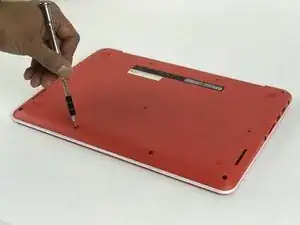

С помощью отвертки JIS J0 выкрутите следующие винты с нижней части устройства:

(5) Пять винтов длиной 6 мм

(6) Шесть винтов длиной 8 мм

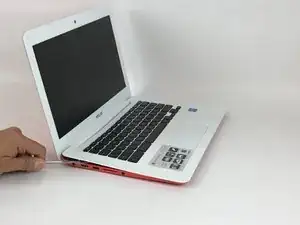

Аккуратно вставьте лопатку между нижней частью устройства и клавиатурой и осторожно подденьте крышку. Затем осторожно приподнимите клавиатуру.

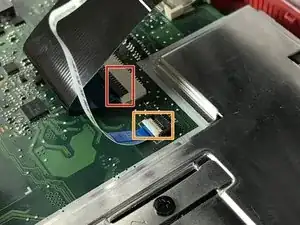

Аккуратно отсоедините соединительные шлейфы.

Осторожно отогните большую черную защелку.

Осторожно отогните маленькую белую защелку.

Извлеките соответствующий черный шлейф.

Извлеките соответствующий белый шлейф.

На этом этапе клавиатура будет полностью отсоединена. Отложите ее в сторону.

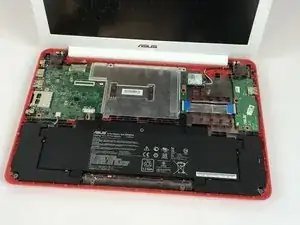

С помощью отвертки JIS J0 выкрутите и извлеките (6) шесть винтов длиной 6 мм из устройства.

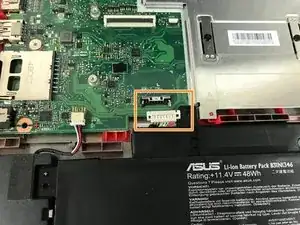

С помощью пластиковой открывалки осторожно отодвиньте разъем аккумулятора, чтобы отсоединить кабель.

На этом этапе аккумулятор будет полностью отсоединен. Осторожно извлеките его из устройства.

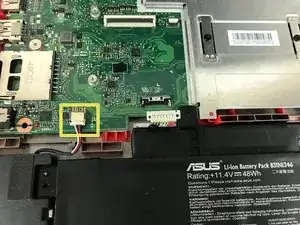

С помощью пластиковой открывалки отсоедините аудиоразъем, нажав на его защелку в сторону динамиков.

После отсоединения аудиокабеля осторожно извлеките динамики из устройства.

Отсоедините кабель дисплея от материнской платы.

Отогните ленту и затем аккуратно потяните за разъемный шлейф.

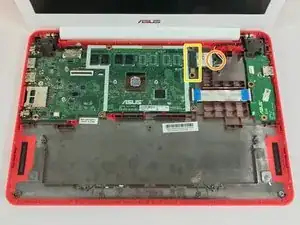

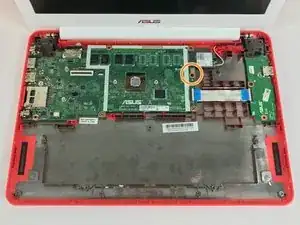

С помощью отвертки JIS J0 выкрутите винт длиной 3 мм.

Извлеките Wi-Fi модуль с материнской платы.

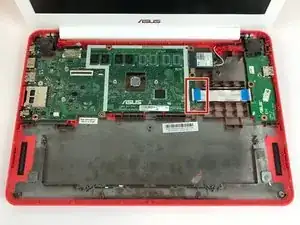

С помощью пластиковой открывалки приподнимите шлейф данных платы расширения, чтобы отсоединить его от устройства.

С помощью отвертки JIS J0 выкрутите и извлеките (2) два винта длиной 3 мм с теплораспределительной пластины.

Аккуратно приподнимите теплораспределительную пластину и снимите ее.

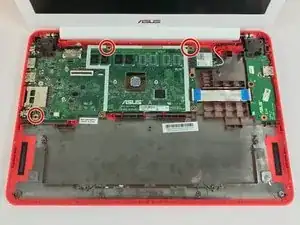

С помощью отвертки JIS J0 выкрутите и извлеките (3) три винта длиной 6 мм с левого петельного крепления.

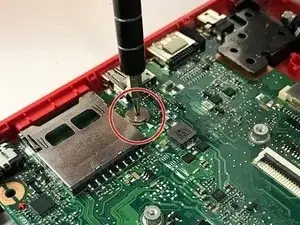

С помощью отвертки JIS J0 выкрутите и извлеките следующее:

(1) Один винт длиной 3 мм с правой стороны материнской платы.

(1) Один серебристый винт длиной 4 мм с левой стороны материнской платы.

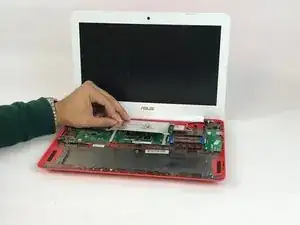

Теперь материнскую плату можно осторожно извлечь из устройства.
