Замена сетевой карты Sony Vaio VGN-NW240F (PCG-7184L)
Сетевая карта обеспечивает подключение ноутбука к интернету. Замена неисправной сетевой карты может решить проблемы с подключением. Перед заменой сетевого накопителя ознакомьтесь с руководством по устранению неполадок.
Шаг 1
Выключите ноутбук.
Отключите зарядный кабель и любые другие подключенные к ноутбуку кабели.
Неснятие или неотключение кабелей может привести к поражению электрическим током.
Переверните ноутбук так, чтобы нижняя панель была обращена вверх.
Шаг 2
Найдите два переключателя над батареей, фиксирующие её на месте.
Нажмите левый переключатель, над которым написано «lock», чтобы разблокировать его.
Шаг 3
Нажмите и удерживайте правый переключатель, над которым написано «release», и поднимите батарею из её посадочного места.
Шаг 4
Найдите и отвинтите два отмеченных винта Phillips #1 длиной 8 мм.
Рядом с нужными винтами будут три точки.
Шаг 5
Схватите крышку оптического привода и сдвиньте её наружу.
Если крышка не выходит, не применяйте силу. Проверьте, что винты полностью удалены.
Шаг 6
Удалите все винты Phillips #1 длиной 8 мм на задней панели ноутбука.
Под батареей также нужно вынуть три винта длиной 3 мм и два винта длиной 5,3 мм.
Под оптическим приводом также находятся три винта длиной 3 мм, которые необходимо вынуть.
Снимите панель оперативной памяти кроме остальных винтов. Для подробных инструкций обратитесь к руководству по замене ОЗУ.
Шаг 7
Подденьте по краям заднюю панель с помощью лопатки.
Если задняя панель не снимается при умеренном усилии, не прилагайте дополнительную силу — проверьте, что все винты удалены, и повторите попытку.
Шаг 8

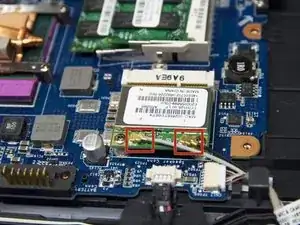

Отсоедините два кабеля от сетевой карты.
Следите за тем, чтобы тянуть кабели строго вверх — разъемы хрупкие.
Шаг 9

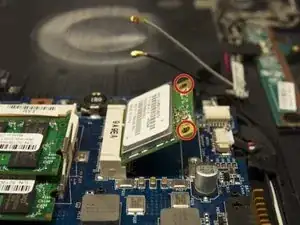

Удалите два винта Phillips длиной 5,3 мм, крепящие сетевую карту.
После отвинчивания карта должна откинуться под углом.
Аккуратно вытащите сетевую карту.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
