Разборка звуковой платы USB Sony Vaio VGN-FW 590
Это простой процесс, требующий только небольшой крестообразной отвертки и тонкой плоской отвертки.
Примечание: Несколько лотков для винтов, антистатический браслет и антистатический коврик идеально подходят для безопасной работы с чувствительной электроникой.
Шаг 1
- Снимите аккумулятор.
- Снимите крышку отсека оперативной памяти (1 винт).
- Снимите крышку отсека жесткого диска (1 винт).

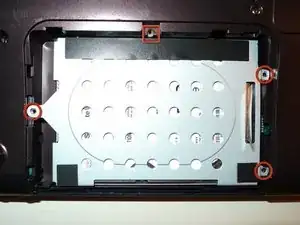

- Снимите жесткий диск (3 винта).
Шаг 2

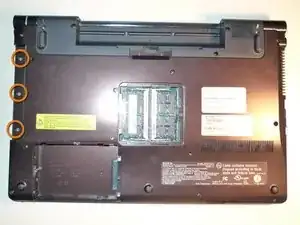

- Снимите все винты с нижней крышки. Здесь использованы три типа винтов. Отмечены красными кругами, красными квадратами и оранжевыми кругами.
Шаг 3
- Извлеките привод CD/DVD, сдвинув его наружу.
- Снимите ещё три винта, которые скрывались под DVD-приводом.
Шаг 4

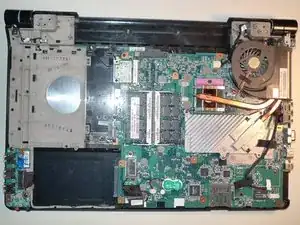

- Аккуратно снимите крышку, отщёлкнув её тонкой плоской отверткой, сдвиньте её вбок от разъемов RJ-45, HDMI и VGA.
Шаг 5

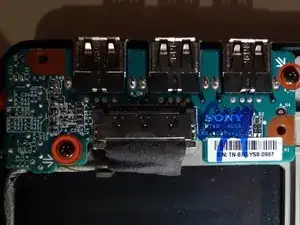

- Плата аудио/USB теперь доступна. Просто снимите два винта и аккуратно выньте плоский разъем, чтобы извлечь плату.
Шаг 6

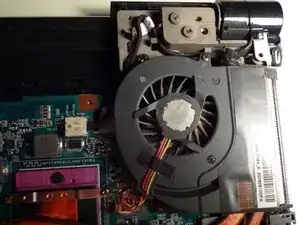

- Включите компрессор и выдуте пыль из вентилятора и радиаторов.
Шаг 7
- Если вы заменяете оперативную память, просто отщёлкните четыре фиксатора и выдвиньте модули памяти.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
