Замена процессора Sony Vaio VGN-NW240F (PCG-7184L)

Выключите ноутбук.

Отключите зарядный кабель и любые другие провода, подключенные к ноутбуку.

Несоблюдение этих мер может привести к электрическому удару.

Переверните ноутбук так, чтобы задняя панель была направлена вверх.

Найдите два переключателя над батареей, которые фиксируют её на месте.

Нажмите на левый переключатель, на котором написано «блокировка», чтобы разблокировать его.

Нажмите и удерживайте правый переключатель, на котором написано «освобождение», и поднимите батарею вверх.

Найдите и открутите два выделенных винта Philips #1 длиной 8 мм.

Рядом с нужными винтами будет три точки.

Возьмитесь за крышку оптического привода и вытащите её.

Если крышка не выходит, не применяйте силу. Пожалуйста, убедитесь, что все винты полностью откручены.

Удалите все винты Philips #1 длиной 8 мм на задней стороне ноутбука.

Под батареей находятся три винта длиной 3 мм и два винта длиной 5.3 мм, которые тоже нужно открутить.

Под оптическими приводами есть три винта длиной 3 мм, которые также необходимо удалить.

Кроме того, извлеките панель оперативной памяти. Для дальнейших инструкций обратитесь к руководству по замене оперативной памяти.

Отделите края задней панели, используя лопатку.

Если вы испытываете трудности с удалением задней панели с умеренным усилием, не прикладывайте дополнительные усилия, а сначала убедитесь, что все винты удалены, прежде чем пытаться снова.

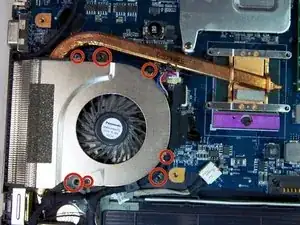

Найдите и открутите три винта Philips #1 длиной 5.3 мм на нижней части вентилятора.

Найдите и открутите четыре винта Philips #1 длиной 5.3 мм на верхней части вентилятора.

Найдите и открутите четыре винта Philips #1 длиной 3 мм над процессором, которые прикреплены к медным теплоотводам.

Аккуратно поднимите вентилятор и радиатор от ноутбука.

Если вентилятор и радиатор не поднимаются легко, не прикладывайте дополнительные усилия. Проверьте еще раз, чтобы убедиться, что все необходимые винты откручены.

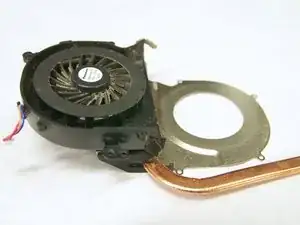

Вентилятор прикреплён к радиатору с помощью электрической ленты. Удаление электрической ленты позволяет заменить вентилятор.

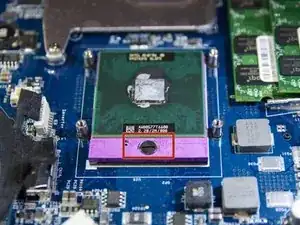

Найдите механизм блокировки процессора.

Используя плоскую отвертку, поверните механизм в разблокированное положение.

При сборке не забудьте снова заблокировать механизм.

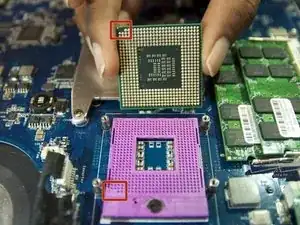

Аккуратно поднимите процессор двумя пальцами с каждой стороны.

Контакты на нижней части процессора очень чувствительны. Обращайтесь с процессором осторожно!

При повторной установке процессора убедитесь, что процессор правильно выровнен. Обратите внимание на отсутствующие контакты на углу и сопоставьте их с разъёмом.
