Замена материнской платы Sony Vaio VGN-NW240F (PCG-7184L)

Выключите ноутбук.

Отключите зарядный кабель и все остальные кабели, подключённые к ноутбуку.

Невыключение или ненадлежащее отсоединение кабелей может привести к электрическому поражению.

Переверните ноутбук так, чтобы задняя панель была обращена вверх.

Найдите два переключателя над батареей, фиксирующие её на месте.

Нажмите левый переключатель, над которым написано «lock», чтобы перевести его в положение «разблокировано».

Нажмите и удерживайте правый переключатель, над которым написано «release», и поднимите батарею вверх, извлекая её из гнезда.

Удалите все винты Phillips #1 длиной 8 мм на задней панели ноутбука.

Под батареей также находятся три винта 3 мм и два винта 5,3 мм, которые необходимо выкрутить.

Под оптическим приводом также находятся три винта 3 мм, которые нужно снять.

Снимите панель памяти (RAM) помимо остальных винтов. Для дальнейших инструкций обратитесь к руководству по замене оперативной памяти.

Подденьте по краям заднюю панель с помощью лопатки.

Если задняя панель не поддаётся при умеренном усилии, НЕ прикладывайте дополнительную силу; проверьте ещё раз, все ли винты удалены, прежде чем пытаться снова.

Найдите и снимите три винта Phillips #1 длиной 5,3 мм на нижней части вентилятора.

Найдите и снимите четыре винта Phillips #1 длиной 5,3 мм на верхней части вентилятора.

Найдите и снимите четыре винта Phillips #1 длиной 3 мм над процессором, прикреплённых к медным тепловым трубкам.

Осторожно приподнимите вентилятор и радиатор из ноутбука.

Если вентилятор и радиатор не поднимаются легко, НЕ прикладывайте дополнительную силу. Снова проверьте, сняты ли все необходимые винты.

Вентилятор прикреплён к радиатору электрической лентой. Снятие ленты позволяет заменить вентилятор.

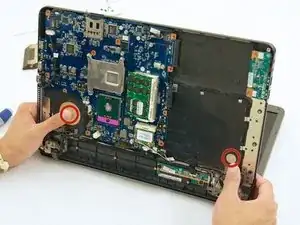

Найдите два отмеченных круглых отверстия и толкните клавиатуру наружу.

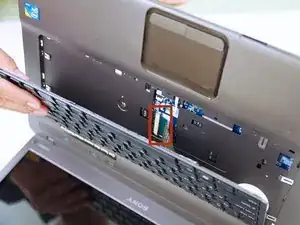

Клавиатура соединена ленточным кабелем с материнской платой. Избегайте повреждения ленты при выталкивании клавиатуры.

Отсоедините ленточный кабель, чтобы полностью отделить клавиатуру от ноутбука.

Разведите коричневый зажим у основания ленты, чтобы освободить её.

Снимите отмеченные ленточные кабели, находящиеся под клавиатурой. Для этого поднимите чёрные зажимы, чтобы освободить кабели.

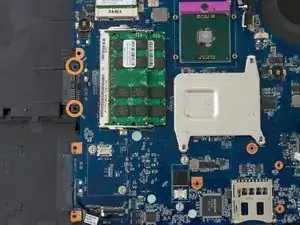

Удалите отмеченные винты Phillips #1 длиной 3 мм.

Удалите два отмеченных винта Phillips #1 длиной 8 мм.

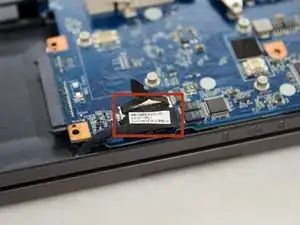

Отсоедините все отмеченные разъёмы.

Если у разъёма имеется пластиковый кабель, используйте его для помощи при снятии.

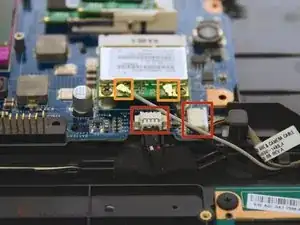

Отсоедините чёрный и серый кабели сетевой карты.

Осторожно приподнимите материнскую плату с её места.

Порт USB расположен в задней панели ноутбука. Для безопасного извлечения приподнимите плату и отведите её от панели USB.

Если материнская плата не поднимается или не выходит легко, не прилагайте дополнительную силу. Снова проверьте наличие незакреплённых кабелей или разъёмов перед повторной попыткой.
